UV マッピングとは
UV マッピングは、3D オブジェクトの 2D 表現を生成するプロセスです。
この 2D 表現は、一般にテクスチャ座標として知られる UV 座標から構成されます。U は水平軸を、V は垂直軸を表します。各 UV 座標は、vertice（頂点）と呼ばれる 3D 空間内の対応する点を持ちます。頂点が集まって edges（エッジ）を、エッジが faces（面）を、面が polygons（ポリゴン）を、ポリゴンが surfaces（サーフェス）を形成します。下の画像は、3D 空間内の立方体が 2D 空間内のテクスチャにアンラップされて UV マップを生成する様子を示しています。

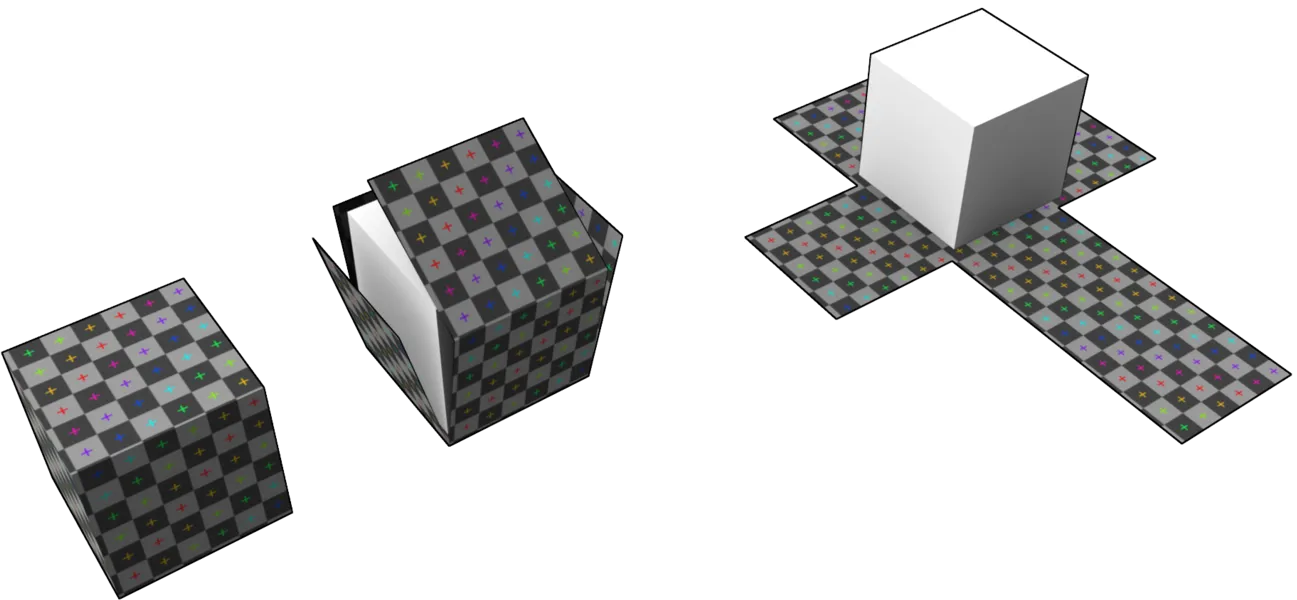

UV マップを生成するために 2D 表現にアンラップされる 3D 立方体。
UV マップは、3ds Max、Maya、Cinema 4D、Blender などの 3D アプリケーションによって自動的に生成できますが、通常は UV マップを手動で編集する必要があります。UV マップの編集について詳しくは、UV マップの編集 を参照してください。
UV マップの例
Section titled “UV マップの例”下の画像は、4 つの頂点と、対応する 4 つのテクスチャ座標から構成される平面を示しています。左上の頂点は左上のテクスチャ座標に対応し、右下の頂点は右下のテクスチャ座標に対応します。詳しくは、LED スクリーンの例 と プロジェクションスクリーンの例 を参照してください。
3ds Max でモデリングおよび UV マッピングされた平面。平面の左上の頂点は左上のテクスチャ座標 (1) に、右下の頂点は右下のテクスチャ座標 (2) に対応します。
