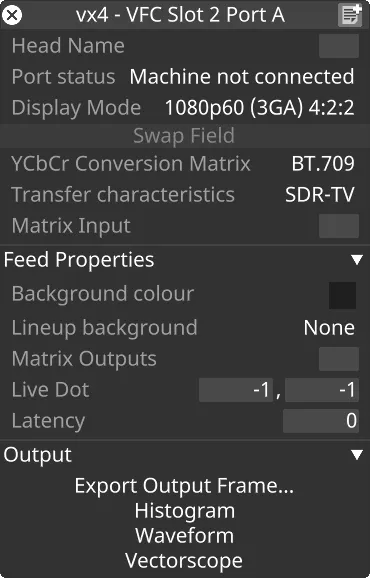

VFC カードポートの構成
各 VFC スロットの個々のポートは、さらに構成できます。任意のポートのこのメニューにアクセスするには、VFC ポートの表示名、またはポートを含む色付きのボックスを右クリックします。
VFC スロットの構成について詳しくは、この リンク をご覧ください。All VFC Devices エディターから複数の VFC カードを構成することもできます。
VFC カードの概要については、この リンク をご覧ください。
General Options（一般オプション）
Section titled “General Options（一般オプション）”Head Name（ヘッド名）
Section titled “Head Name（ヘッド名）”ユーザーが各ポートに、Feed view に表示される分かりやすい名前を付けられます。
Display Mode（表示モード）
Section titled “Display Mode（表示モード）”現在のプロジェクトのリフレッシュレートで利用可能なモードの一覧から、希望の出力モード（解像度、インターレース／プログレッシブスキャン、ビットレート、カラーフォーマット）を選択できます。モードの一覧は VFC カードのモデルによって異なります。
Custom Resolution（カスタム解像度）
Section titled “Custom Resolution（カスタム解像度）”Display Mode の解像度をオーバーライドできます。Mirror/Quad モードでは、すべてのポートにタイル状に配置される合計解像度が DCI 4K（4096x2160）解像度内に収まる必要があります。Quad 4K では、解像度が DCI 4K 解像度内に収まる必要があります。
Timing Mode（タイミングモード）
Section titled “Timing Mode（タイミングモード）”出力信号のタイミングモード（SMPTE、CVT など）を強制できます。AUTO に設定すると、次の順序で最適なタイミングを判断します:
- DMT
- CEA
- CVT
- CVT-RB
- CVT-RBv2
Matrix Input（マトリックス入力）
Section titled “Matrix Input（マトリックス入力）”ビデオマトリックスに接続されているとき、入力を直接ルーティングできます。マシンのフェイルオーバー時、Designer はマトリックスにコマンドを送り、Understudy の出力をマトリックスの出力にルーティングします。マトリックスルーティングの設定について詳しくは、このページ をご覧ください。
Output Properties（出力プロパティ）
Section titled “Output Properties（出力プロパティ）”Port Status（ポートステータス）
Section titled “Port Status（ポートステータス）”ポートの現在のステータスを表示します。ステータスは、構成フィールドがカードの現在の設定と異なる場合（例: ‘Refresh rate does not match project refresh rate’）や、エラーがある場合（例: ‘Incompatible VFC’）を示します。
Temperature（温度）
Section titled “Temperature（温度）”ポートの現在の温度を摂氏で表示します。
House Sync（ハウスシンク）
Section titled “House Sync（ハウスシンク）”Genlock 信号の現在のステータスを表示します。
Current Output（現在の出力）
Section titled “Current Output（現在の出力）”ポートの現在の出力形式（解像度、インターレース／プログレッシブスキャン、ビットレート、カラーフォーマットなど）を表示します。これが選択された Display Mode と異なる場合、Port Status フィールドが何が異なるかを示します。フィード設定を適用して差異を解消してください。
EDID Emulation（EDID エミュレーション）
Section titled “EDID Emulation（EDID エミュレーション）”このポートの EDID エミュレーションを Designer がどのように管理するかを選択できます。詳しくは このページ をご覧ください。
Feed Properties（フィードプロパティ）
Section titled “Feed Properties（フィードプロパティ）”Background colour（背景色）
Section titled “Background colour（背景色）”ポートに背景色を設定できます。個々の出力ポートやスロットを識別するために使えます。また、Designer から出力があることを確認するためにも使えます。
Lineup Background（ラインアップ背景）
Section titled “Lineup Background（ラインアップ背景）”Feed Rectangle の位置合わせを助ける背景テクスチャを選択できます。
Matrix Outputs（マトリックス出力）
Section titled “Matrix Outputs（マトリックス出力）”ビデオマトリックスに接続されているとき、出力を直接ルーティングできます。詳しくは このページ をご覧ください。
Live Dot（ライブドット）
Section titled “Live Dot（ライブドット）”出力が正しく機能していることを確認できる、点滅するピクセルの xy 座標を設定できます。
Latency（レイテンシ）
Section titled “Latency（レイテンシ）”ポートの出力を一定のフレーム数だけ遅延できます。負の値は他のすべてのヘッドを遅延させます。
Output Options（出力オプション）
Section titled “Output Options（出力オプション）”Export Output Frame（出力フレームのエクスポート）
Section titled “Export Output Frame（出力フレームのエクスポート）”ポートの現在の出力を画像としてエクスポートします。画像形式は Project Settings で変更できます。詳しくはこの リンク をご覧ください。

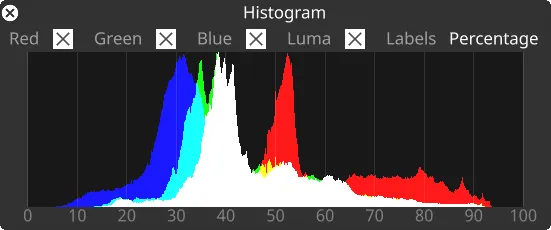

Histogram（ヒストグラム）
Section titled “Histogram（ヒストグラム）”現在の出力の色と輝度の分布を表示するライブヒストグラムを開きます。

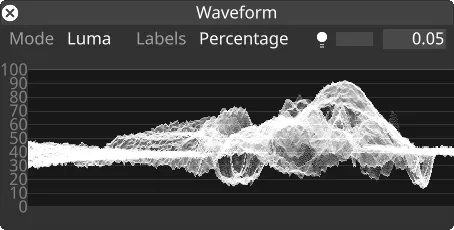

Waveform（波形）
Section titled “Waveform（波形）”現在の出力全体の色と輝度の強度を表示するライブ波形図を開きます。

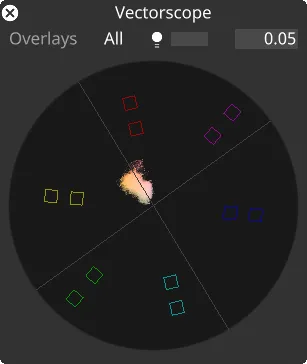

Vectorscope（ベクトルスコープ）
Section titled “Vectorscope（ベクトルスコープ）”現在の出力の UV クロマチャンネルを x-y プロットで表示するライブベクトルスコープを開きます。
Quad SDI カード固有のオプション
Section titled “Quad SDI カード固有のオプション”
Swap Field（フィールドの入れ替え）
Section titled “Swap Field（フィールドの入れ替え）”インターレース出力の場合、このボタンで、奇数フィールドと偶数フィールドのどちらを入力 Genlock 信号に合わせるかを切り替えられます。
Colour Conversion Matrix（カラー変換マトリックス）
Section titled “Colour Conversion Matrix（カラー変換マトリックス）”カラー変換マトリックス（Rec.709、Rec.2020 など）を定義できます。このフィールドは SMPTE-425 ビデオ Payload Identifier に含まれます。HDR ビデオを出力するには、以下で説明する Transfer Characteristics フィールドと組み合わせて Rec.2020 が必要です。
Transfer Characteristics（トランスファー特性）
Section titled “Transfer Characteristics（トランスファー特性）”トランスファー特性（SDR、HLG、PQ など）を定義できます。このフィールドは SMPTE-425 ビデオ Payload Identifier に含まれます。HDR ビデオを出力するには、上記の Rec.2020 Colour Conversion Matrix と組み合わせて HLG または PQ が必要です。
HDMI カード固有のオプション
Section titled “HDMI カード固有のオプション”Reset HDMI Card（HDMI カードのリセット）
Section titled “Reset HDMI Card（HDMI カードのリセット）”このボタンは HDMI カードを電源再投入します。Windows によるカード検出が断続的に失われるなどの問題の解決に役立つことがあります。
IP VFC カード固有のオプション
Section titled “IP VFC カード固有のオプション”IP VFC カードには固有のオプションが多数あります。詳しくは このページ をご覧ください。
