LED スクリーン
LED スクリーンは、プロジェクターと並ぶ主役級のオブジェクトです。タイルからウォールを構成し、物理的なピクセルピッチを設定し、必要に応じてウォールを湾曲させ、その表面で直接コンテンツをプレビューできます。プロジェクションのカバレッジを解析するのと同じ明るさビューポートと測光ビューポートが、LED でも機能します。
LED スクリーンを追加する

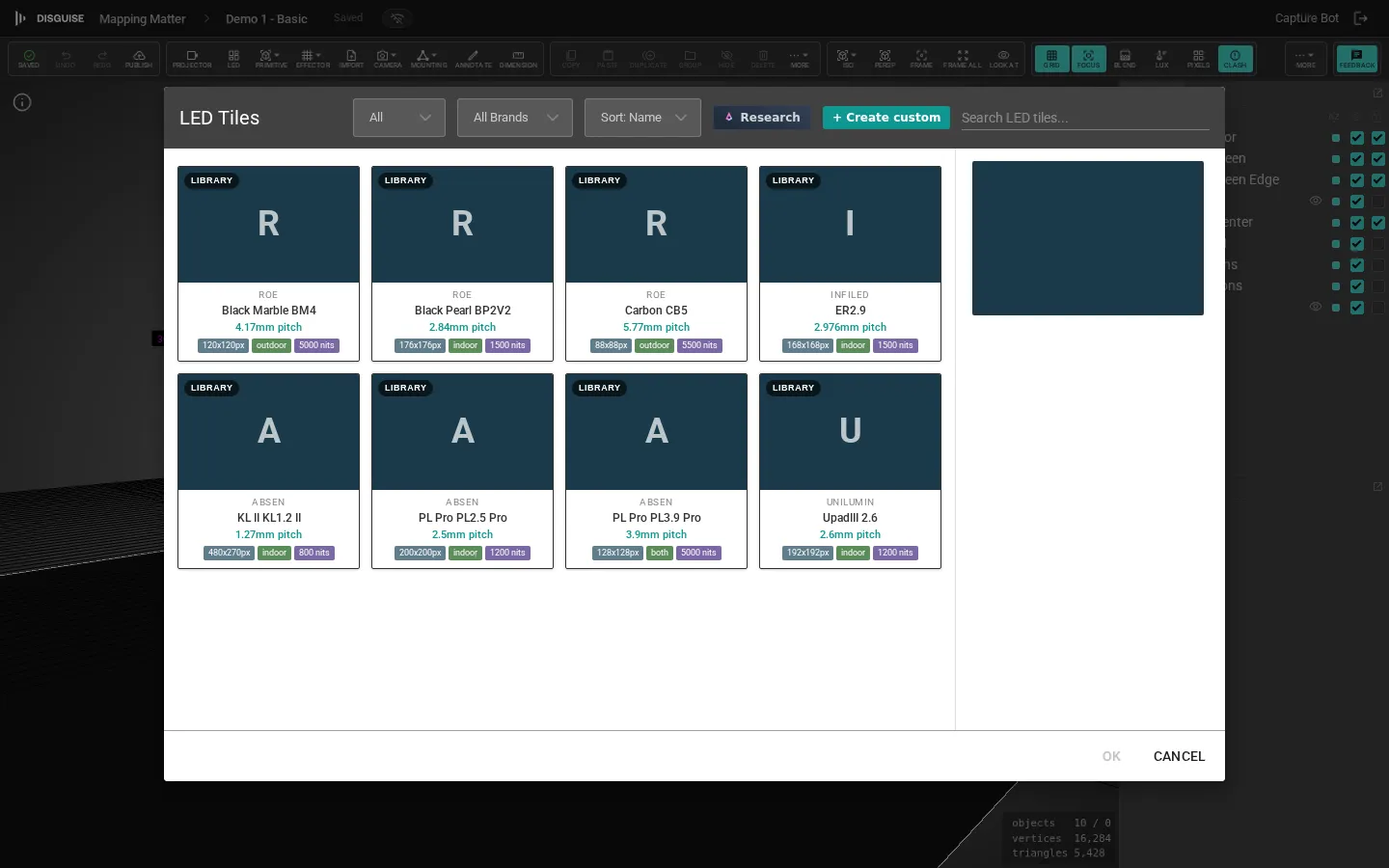

Section titled “LED スクリーンを追加する”ビューポートツールバーの追加グループで LED をクリックすると、LED ライブラリオーバーレイが開きます。カタログからタイルを選び、ウォールのレイアウトを設定します。
ウォールを設定する

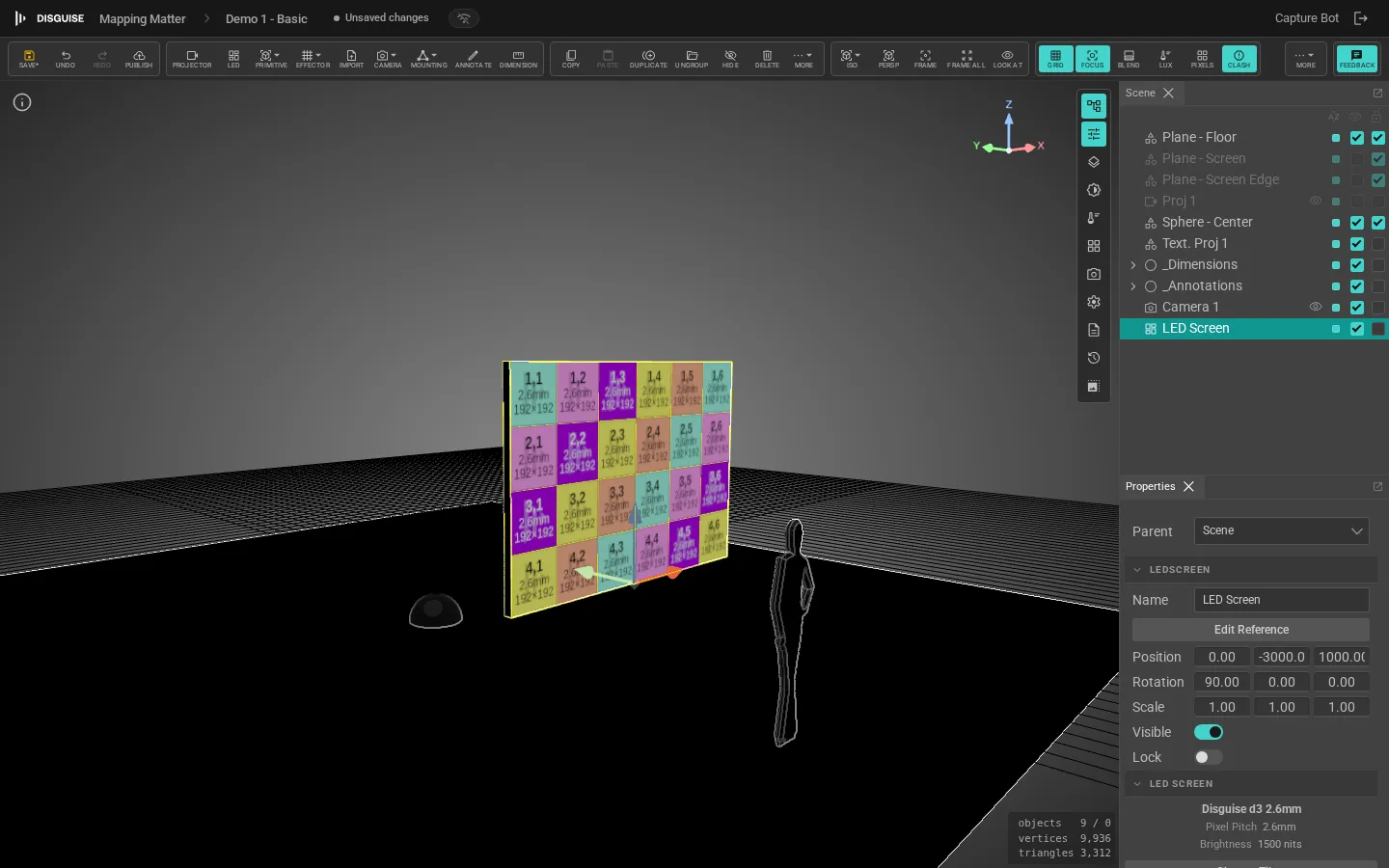

Section titled “ウォールを設定する”LED スクリーンの Properties（プロパティ）パネルでは次を設定します:
- Tile（タイル） — 有効なタイルモデル（読み取り専用ラベル）。Change Tile…（タイルを変更）をクリックして入れ替えます。
- Pixel Pitch（ピクセルピッチ） — タイルカタログ由来で読み取り専用。
- Tiles H（水平タイル数） / Tiles V（垂直タイル数） — 水平・垂直のタイル数（各 1〜100）。
- Brightness (%)（明るさ） — 1% から 200% の出力係数で、プロジェクターのコントロールと一致します。タイル仕様の定格ピーク輝度がフィールドの横に読み取り専用で表示されるため、パネルの定格と、どの程度の負荷で駆動しているかを確認できます。Brightness %（明るさ）と仕様のニトを組み合わせて、フラッグシップウォールの 50% と低価格ウォールの 100% を比較できます。LED スクリーンとプロジェクターを一緒に複数選択した場合、同じ Brightness %（明るさ）フィールドが両方に書き込まれます。
- Mounting（マウント） — Wall（壁）、Ground Stack（グラウンドスタック）、Hung（吊り下げ）。リギングの描画方法に影響します。
Content（コンテンツ）の折りたたみセクションでは、ウォールに表示する Texture（テクスチャ）と、テクスチャが割り当てられていない場合のフォールバック Color（色）を設定します。
Information（情報）の折りたたみセクションには、計算された値が表示されます: 総 Resolution（解像度）（H × V ピクセル）、物理 Dimensions（寸法）、全タイルの合計 Weight（重量）と Power（消費電力）。
ウォールを湾曲させる
Section titled “ウォールを湾曲させる”LED ウォールを湾曲させるには、その Properties（プロパティ）パネルで Curve（湾曲）の折りたたみセクションを開き、Enable Curve（湾曲を有効化）を切り替えます。残りのフィールドが表示されます:
- Axis（軸） — Horizontal（水平）または Vertical（垂直）、湾曲の方向。
- Direction（方向） — Concave（凹型、視聴者に向かって湾曲）または Convex（凸型、視聴者から離れて湾曲）。
- Tile Angle（タイル角度） — 各タイルが隣のタイルに対して回転する角度、0.1°〜45°。
その後、パネルには導出されたジオメトリが表示されます:
- Radius（半径） — 湾曲の絶対半径。
- Total Curvature（総曲率） — 全タイルにわたる合計角度。
- Chord（弦長） — ウォールの外側のタイル間の直線距離。
- Depth（奥行き） — 弦から湾曲面までの最大奥行き。
各タイルは直前のタイルに対して Tile Angle（タイル角度）の分だけ回転します — タイルごとの上書きはありません。
LED ウォールは他のオブジェクトと同じ変換ルールに従います。移動・回転・スケールができ、グループやエフェクターの下に親子付けできます。ウォールを中心点の周りに複製したり、一連のウォールを扇状に展開したりするには、ツールバーの Effector（エフェクター）ボタンで Polar Array（ポーラーアレイ）または Fan（ファン）を使用します。
トラスにマウントする
Section titled “トラスにマウントする”LED タイルは、プロジェクターと同じ方法でトラスにクランプできます。Properties（プロパティ）パネルの Mounting（マウント）の折りたたみセクションには、クランプ位置、吊り方向、高さオフセット、および Ground tower（グラウンドタワー）/ Flown truss（フライトラス）/ Existing truss（既存トラス）のクイックアタッチボタンがあります。トラスとマウントを参照してください。
光・明るさ・測光の解析
Section titled “光・明るさ・測光の解析”LED スクリーンは、シーンに前方向のみの発光を放ちます — パネルのニトがウォール前面のライティングを駆動し、タイルの背後への漏れはありません。湾曲したウォールは曲線に沿って発光し（適応サンプリングにより、広い弧でも正しく照らされます）、LED の寄与はレンダラーの自動露出に反映されるため、明るいウォールがあると、目が期待するとおりにシーンの他の部分が暗くなります。
LED スクリーンは、明るさビューポートのヒートマップとサーフェスカバレッジ統計に寄与します。測光の読み取り値にはパネルのネイティブ輝度（定格ニト × Brightness %（明るさ））が使われるため、表示中のコンテンツに依存せず、実際に計測する値とルクス値が一致します。ビューポートと解析を参照してください。
