GX 3+ ビデオ入力
同時入力可能な最大数
Section titled “同時入力可能な最大数”| メディアサーバー | 3G-SDI | 12G-SDI |
|---|---|---|
| GX 3+ | 12 | 3 |
対応フォーマット
Section titled “対応フォーマット”ここに記載されているすべての映像規格は、以下の条件まで動作確認済みです：
- ビット深度 - 10 ビット（全モード）
- クロマサブサンプリング - YCbCr 4:2:2（全モード）
- 各 SDI 入力は適用可能な場合 3G レベル A およびレベル B に対応
- すべての Quadlink フォーマットは Square Division 方式または 2-Sample Interleave（2SI）方式のいずれかに対応
4K DCI (4096 x 2160)
Section titled “4K DCI (4096 x 2160)”4K DCI 23.98p、4K DCI 24p、4K DCI 25p、4K DCI 29.97p、4K DCI 30p、4K DCI 47.952p、4K DCI 48p、4K DCI 50p、4K DCI 59.94p、4K DCI 60p
Quadlink 4K DCI (4096 x 2160、2048 x 1080 入力 × 4 を使用)
Section titled “Quadlink 4K DCI (4096 x 2160、2048 x 1080 入力 × 4 を使用)”4K DCI 47.952p、4K DCI 48p、4K DCI 50p、4K DCI 59.94p、4K DCI 60p
UHD (3840 x 2160)
Section titled “UHD (3840 x 2160)”2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p50、2160p59.94、2160p60
Quadlink UHD (3840 x 2160、1920 x 1080 入力 × 4 を使用)
Section titled “Quadlink UHD (3840 x 2160、1920 x 1080 入力 × 4 を使用)”2160p50、2160p59.94、2160p60
2K DCI (2048 x 1080)
Section titled “2K DCI (2048 x 1080)”2K DCI 23.98p、2K DCI 23.98psf、2K DCI 24p、2K DCI 24psf、2K DCI 25p、2K DCI 25psf、2K DCI 29.97p、2K DCI 29.97psf、2K DCI 30p、2K DCI 30psf、2K DCI 47.952p、2K DCI 48p、2K DCI 50p、2K DCI 59.94p、2K DCI 60p
Full HD (1920 x 1080)
Section titled “Full HD (1920 x 1080)”1080p23.98、1080psf23.98、1080p24、1080psf24、1080p25、1080psf25、1080p29.97、1080psf29.97、1080p30、1080psf30、1080p50、1080i50、1080p59.94、1080i59.94、1080p60、1080i60
HD (1280 x 720)
Section titled “HD (1280 x 720)”720p25、720p29.97、720p30、720p50、720p59.94、720p60

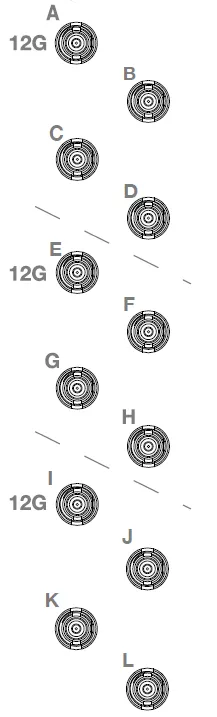

バックプレートレイアウト
Section titled “バックプレートレイアウト”
本体背面の
BNC 接続部
