QuickCal の reference point

1. プロジェクターエディターを開きます。
2. Calibration タブを見つけます。

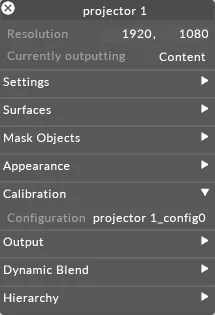

   configuration タブを選択したプロジェクター config エディター。
3. configuration ファイルをクリックして QuickCal エディターを開きます。左クリック すると、代わりに、既存のプロジェクターのすべての configuration ファイルを保存している Projector Configuration manager が開きます。
4. manage points を選択します。

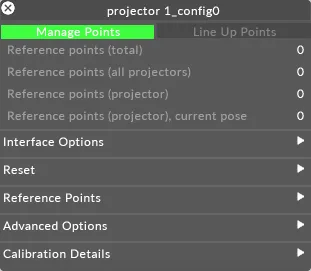

   manage points を選択するプロジェクター config エディター。
5. d3 カーソルが円形に変わります。これは manage points モードであることを示し、モデルをクリックするとその位置に reference point が作成されます。

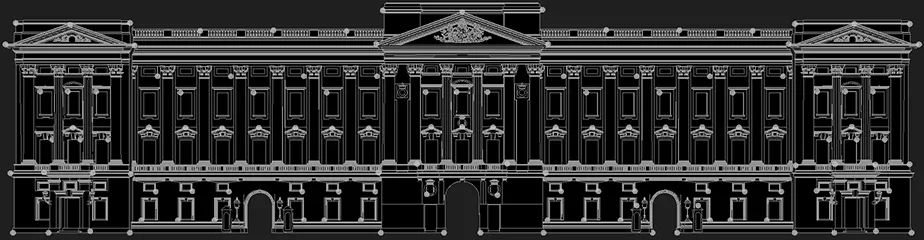

6. 最低 6 つの reference point を作成し、それらを 明確に 識別できる実世界の reference point に配置します。これは、lineup プロセスの後の段階で、仮想 reference point を対応する実世界のポイントにリンクしやすくするためです。通常、仮想プロジェクターごとに 6〜12 個を超える reference point を作成する必要はありませんが、より複雑なジオメトリの場合はさらに作成する必要があるかもしれません。一部の複雑な建物マッピングプロジェクトでは、プロジェクターごとに最大 30 個の reference point が必要でした。
7. 複数のプロジェクターが同じ reference point を使用できることに注意してください。

reference point を削除するには

1. 削除したいポイントを右クリックします。
   オプションメニューが開きます。

仮想モデルから reference point を削除する。 2. delete ​ボタンを左クリックします。

警告

別のプロジェクターで lineup されている reference point は削除できません（これは他のプロジェクターのキャリブレーションに影響するため）。
