ウェーブフォーム

ウェーブフォーム (waveform) は、画像の各列のピクセルに対するヒストグラムです。

ウェーブフォームスコープを開く

ウェーブフォームスコープは、次の地点で信号チェーンを検証するために使えます:

• Video Input Patch Editor 内の Video Input。
• Disguise への取り込み後と、レイヤースタックの変更後。
• feed 出力 — 表示に送られる最終的な 8-bit または 10-bit フォーマットに変換された後。

1. ダッシュボードの Feed をクリックして Feed Output ウィンドウを開きます。
2. 出力の境界線を右クリックして Output Properties ウィンドウを開きます。
3. Output タブで Waveform をクリックします。

ヒストグラムの詳細については、こちら をご覧ください。

ウェーブフォームを理解する

ウェーブフォームは通常、画像が安全な範囲内 (= 最小ブラックレベル以上、または最大ホワイトレベル以下) にあることを確認するため、または赤・緑・青チャンネルのバランスを取るために使われます。

• 水平軸は画像の水平軸と同じです。つまり、ウェーブフォームの左は画像の左、右は画像の右です。画像をパンすると、ウェーブフォームでも同じパン効果が発生します。
• 垂直軸はピクセルの値です。ウェーブフォーム垂直軸の下が最低値 (例: 黒)、上が最高値 (例: 白) です。
• ウェーブフォームの各点での明るさは、その値のピクセル数を示します。

ウェーブフォームには 3 つのモードがあり、ウェーブフォームの「Mode」ボタンをクリックしてアクセスできます:

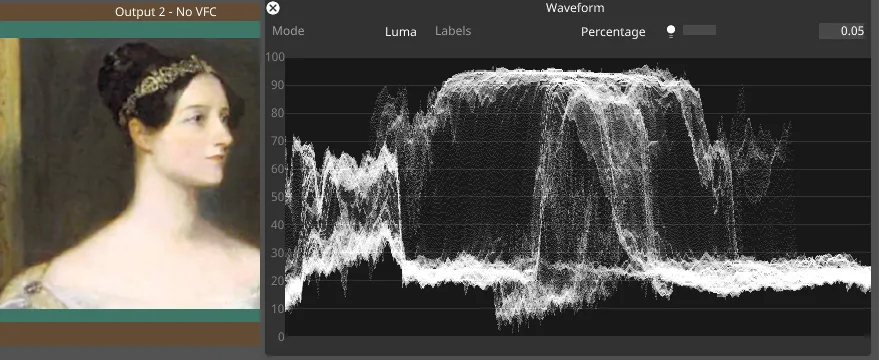

• Luma — (上に表示) ヒストグラムと同じ明るさの値

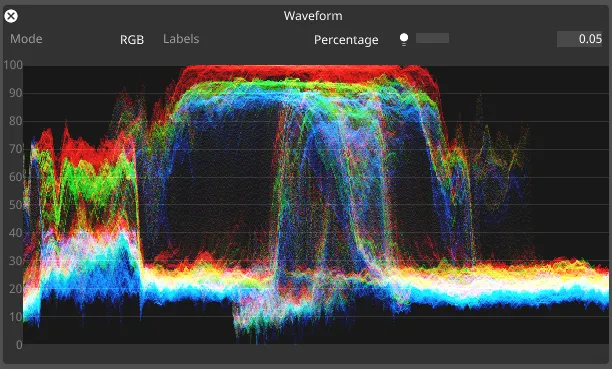

• RGB — 赤・緑・青の値を重ねて表示

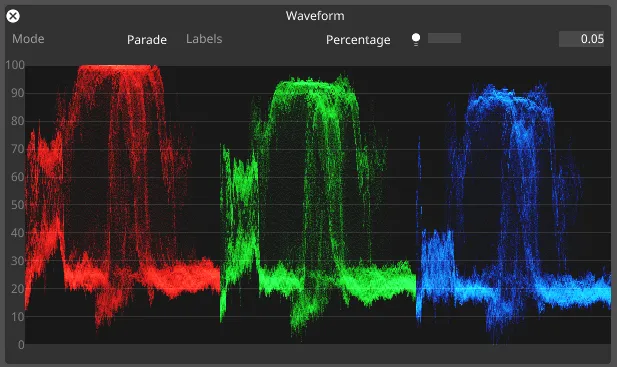

• Parade — 赤・緑・青の値を並べて表示 ウェーブフォームの値は、値、パーセンテージ、または PQ nits として表示できます。
