GX 2 ビデオ入力
このシステムはキャプチャカードを搭載しています。これらのカードは、SD-SDI または HD-SDI ビデオソースから最大 4 つのユニークなフィード、または 1 台あたり 2 つのユニークな 3G-SDI フィードでライブビデオをキャプチャできます。
ユニークな入力の最大数
Section titled “ユニークな入力の最大数”| メディアサーバー | HD-SDI | 3G-SDI |
|---|---|---|
| GX 2 | 4 | 2 |
対応フォーマット
Section titled “対応フォーマット”2K DCI (2048 x 1080)
Section titled “2K DCI (2048 x 1080)”2K DCI 23.976p, 2K DCI 24p, 2K DCI 25p, 2K DCI 29.97p, 2K DCI 30p, 2K DCI 47.952p, 2K DCI 48p, 2K DCI 50p, 2K DCI 59.94p, 2K DCI 60p
フル HD (1920 x 1080)
Section titled “フル HD (1920 x 1080)”1080p23.976, 1080psf23.976, 1080p24, 1080psf24, 1080p25, 1080psf25, 1080p29.97, 1080psf29.97, 1080p30, 1080psf30, 1080p47.952, 1080i47.952, 1080i48, 1080p48, 1080p50, 1080i50, 1080p59.94, 1080i59.94, 1080p60, 1080i60
HD (1280 x 720)
Section titled “HD (1280 x 720)”720p23.976, 720p24, 720p25, 720p29.97, 720p30, 720p50, 720p59.94, 720p60
2048x1556PsF @ 14.98Hz, 15Hz, 18.98Hz, 19Hz 720x486i @ 59.94 Hz NTSC 720x576i @ 50.00 Hz PAL

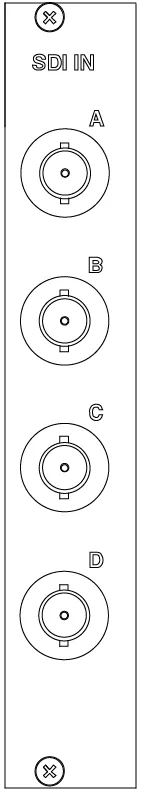

バックプレートのレイアウト
Section titled “バックプレートのレイアウト”
ビデオキャプチャ BNC
接続の図
