2x2plus カード構成

Disguise 2x2 には、工場出荷時に取り付けられるさまざまなオプション構成があります。マシンの構成は、Disguise に返送してアップグレードする場合にのみ変更できます。次の構成が利用可能です:

• キャプチャなし、オンボードオーディオまたは Pro Audio のいずれかを選択
• DVI キャプチャ x1、オンボードオーディオまたは Pro audio のいずれかを選択
• 3G-SDI x2、オンボードまたは Pro audio のいずれかを選択

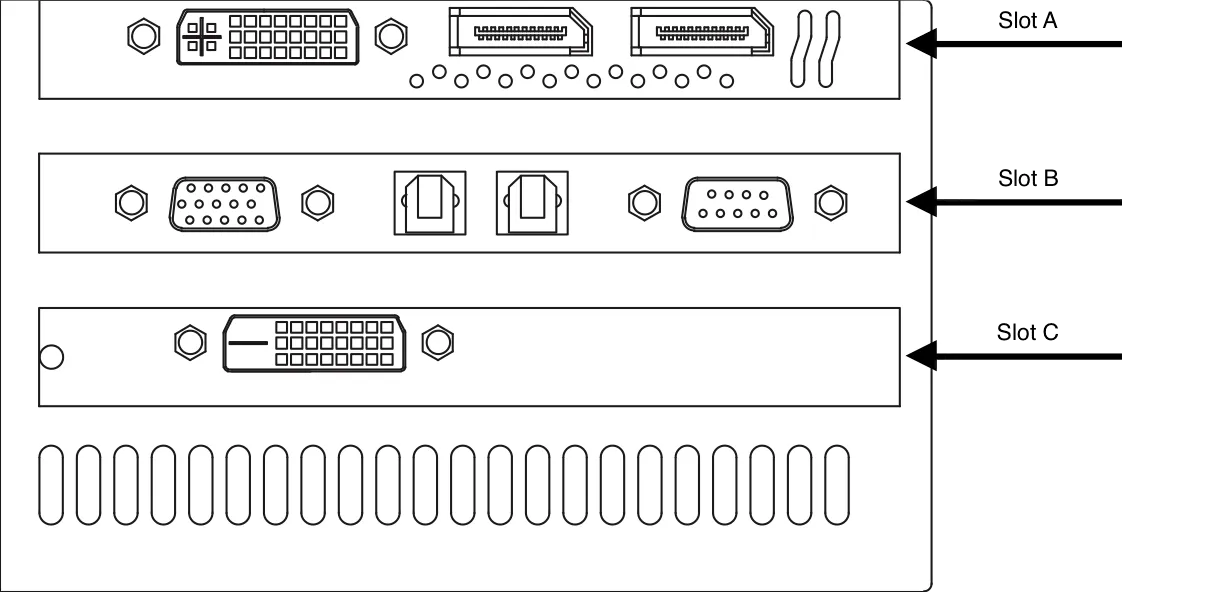

背面図のカード構成

Slot A

Slot A はビデオ出力で、構成変更はできません。2x2 には 1 つのコントロール / GUI 出力と 2 つの専用 DisplayPort ステージ出力があります

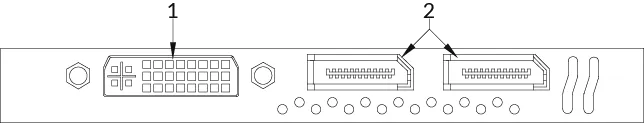

ビデオ出力カード

ビデオ出力カード

1. DVI
2. DisplayPort

コントロール / GUI 出力は DVI コネクターのみに配置されており、システムの構成、Windows の操作、ソフトウェア環境のプログラミングを行えます。この出力はステージへの出力には使用できません。

DisplayPort 出力および DVI 出力でサポートされる解像度は最大 2560x1600 @ 60hz です。（適切な DisplayPort to DVI アダプターを使用した場合。）

Slot B

Slot B はデフォルトでオンボードオーディオですが、Pro Audio I/O に構成することもできます。

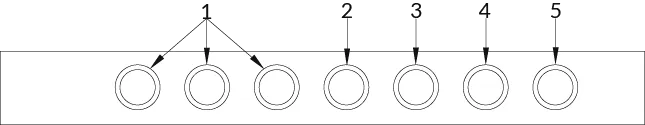

Pro audio カード

オンボードオーディオカード

1. 未使用
2. 出力ラインレベル
3. 出力マイクレベル
4. 入力マイクレベル
5. 入力ラインレベル

Pro audio

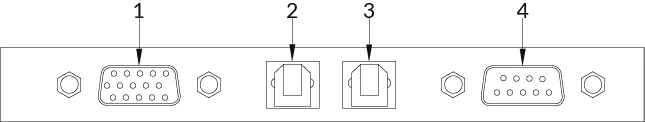

Pro audio カード

1. アナログオーディオ
2. ADAT 入力
3. ADAT 出力
4. デジタルオーディオ

Slot C

Slot C には、キャプチャなし、DVI キャプチャ、3G-SDI キャプチャの 3 つのオプションがあります。キャプチャオプションは工場出荷時に取り付けられます。

DVI キャプチャ

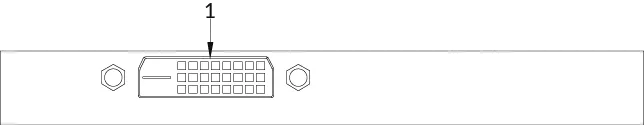

DVI キャプチャカード

1. DVI

サポートされる解像度は最大 1920x1200 @ 60hz です。

3G-SDI キャプチャ

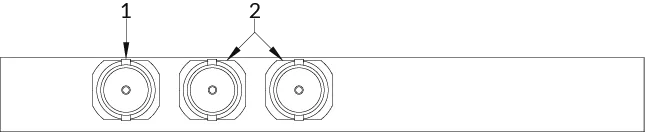

3G-SDI キャプチャカード

1. 未使用
2. 3G-SDI

サポートされる解像度は最大 1920x1080 @ 60hz です。
