Compose Layer

Compose レイヤーは、ライブカメラ入力などの複数の入力を取り込み、それらをスクリーン上に並べて合成します。Compose レイヤーは、入力間のエッジをぼかして、シームレスなエッジを実現することもできます。

ワークフロー

Effect レイヤーは、矢印を介して他のレイヤータイプ（content または generative）からソースを受け取ります。矢印はソースレイヤーを宛先レイヤーに接続し、ソースレイヤーは宛先の Effect レイヤーに「送り込まれる（piped in）」と言われます。矢印の詳細については、[compositing layers] (../content/docs/ja/designer/layers/compositing-layers) トピックを参照してください。

2 つのレイヤー間に矢印を引くには、ALT を押しながら、ソースレイヤーから宛先レイヤーへ左クリックしてドラッグします。

1. トラックに Effect レイヤーを追加します。レイヤーの追加の詳細については、[creating layers] (../content/docs/ja/designer/layers/editing-layers/creating-layers) を参照してください。
2. content レイヤーから Effect レイヤーへ矢印を引き、合成順序が次の画像のようになるようにします。 タイムライン上で Effect レイヤーに送り込まれた Video レイヤー。
3. 目的の結果を得るために Effect レイヤーのプロパティを調整します。

Compose レイヤーの使用

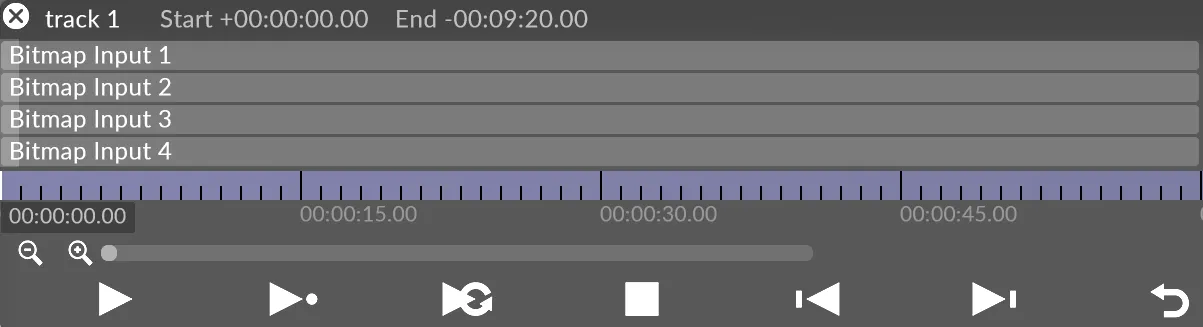

1. 入力レイヤーを作成します。これらは任意の content レイヤー（Bitmap layer、Video layer など）またはそれらの組み合わせにできます。ここでの例では Bitmap レイヤーを使用しています。 content レイヤー（この例では 4 つの Bitmap レイヤー）が Compose レイヤーへの入力として使用されます。
2. プロパティを必要に応じて編集します。この例で使用している content レイヤーは Colour Shift プロパティが編集されています。Colour Shift プロパティの編集の詳細については、Common Layer Properties 章の Colour Shift セクションまでスクロールしてください。
3. ソースコンテンツと同じ解像度の Direct mapping を作成します。例えば、Bitmap レイヤーの画像が 256x256 ピクセルの場合、256x256 解像度の Direct mapping タイプを作成します。マッピングタイプは Compose レイヤーに送り込まれる一時的なコンテナーとして機能するだけなので、スクリーンを追加する必要はありません。

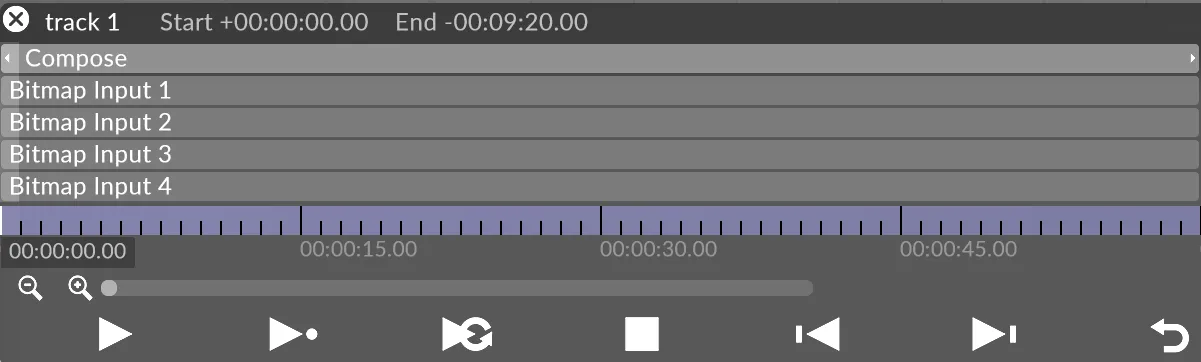

4. Compose レイヤーを作成します。このレイヤーがレイヤー順序の最上部に配置されていることを確認してください。 Compose レイヤーは入力レイヤーの最上部に配置する必要があります。

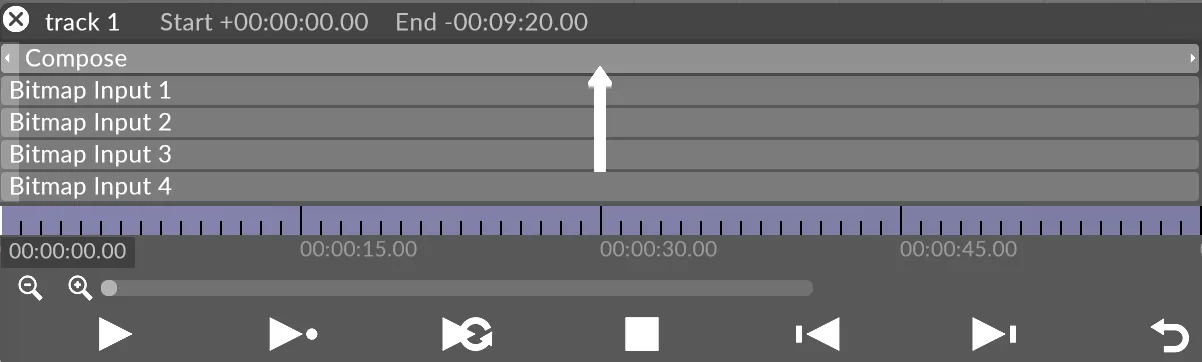

5. 各入力レイヤーから Compose レイヤーへ矢印をドラッグします。矢印の詳細については、サブチャプター Composing layers using arrows を参照してください。 Compose レイヤーのプレビューウィンドウで、入力が並べて合成されているのが見えるようになります。 矢印を使って Compose レイヤーに送り込まれ、Direct mapping を使って Screen1 にマッピングされた入力レイヤー。
6. Compose レイヤーのプロパティを必要に応じて編集します。このサブチャプターの最初の画像に示すように、入力間のエッジをぼかしてシームレスなエッジを実現することもできます。

Compose レイヤーのプロパティ

Horizontal shift

合成されたコンテンツを左右に移動します。

Rotation speed

コンテンツの水平回転速度を調整します。

Vertical shift

コンテンツを上下に移動します。

Blend border

入力ソース間のブレンドレベルを調整します。

Source 1,2,3,4

表示、非表示、または部分的に表示する入力を調整します。値を 1 に設定すると入力が表示され、0 で非表示になります。入力が非表示になると、Designer はアスペクトを維持するため、スクリーン上の入力をスケールすることに注意してください。

Common Layer Properties

Blend Mode

BlendMode は、レイヤーの出力が下のレイヤーとどのように合成されるかを制御します。レイヤーは下から上の順にレンダリングされ、上にあるレイヤーは下のレイヤーの出力を変更できます。

Designer でコンテンツレイヤーの明るさ（brightness）を変更することは、実際にはそのレイヤーのアルファ値を制御しています。HAP ビデオを表示している場合でも、ソフトウェアはレイヤーごとに 1 つの制御可能なアルファのレイヤーで合成します。

画像のアルファを表現するには 2 つの方法があります。

ストレートアルファは、RGB と同じように機能するアルファチャンネルです。アルファは、ピクセルごとの 4 番目の情報チャンネルとして機能し、R・G・B が互いに独立しているのと同じように、他の 3 つのチャンネルから独立しています。例えば、ストレートアルファでは同じピクセルで RGB = 255（白）かつアルファ = 0（完全に透明）にすることができます。グラデーションレイヤーなど内部で生成されるコンテンツは、ストレートアルファで生成されます。これは 2 つのうち望ましいスタイルのアルファであり、よりクリーンな方法と考えられています。

プリマルチプライドアルファは、アルファを取り込み、ピクセルごとに RGB チャンネルの値に適用します。プリマルチプライドアルファでは、透明になるほど黒に近づきます。まるでコンテンツが黒いテーブルの上に乗っているかのようです。プリマルチプライドは Adobe Photoshop や AfterEffects のデフォルト出力です。その結果、RGB 255（完全な白）でアルファ 0 のピクセルは、最終的な画像では黒いピクセルとして計算されます。

以下は、個々のブレンドモードがそれぞれ何を行うかの説明です。

Over

レイヤーを完全に不透明にします。すべてのアルファを各ピクセルの RGB 値にプリマルチプライします。アルファ = 黒なので、Over ブレンドモードのレイヤーの明るさを調整すると、暗くなります。

Alpha

デフォルトのブレンドモードです。アルファが存在する場合、アルファ値を透明度として適用します。明るさの変更により、レイヤーの透明度が増減します。

Add

各 RGB ピクセルの値を加算します。常により明るい結果になります。値は 255 で頭打ちになります。

Multiply

各サブピクセルのレベルを 0.0 から 1.0 の間のレベルとして読み取り、ソースとブレンドを乗算します。結果は常に全体的により暗い画像になります。例: 白 x グレー = 0.5。白は透明になり、黒が優先されます。アルファは Over ブレンドモードと同じ方法で適用されます。

Mask

同じマッピングを持つスタック内の上のレイヤーにマスクを適用します。詳細については Mask blending を参照してください。

Luma-Matte

このモードは、レイヤーの Rec. 709 輝度 を使って、同じマッピング内のその上のレイヤーのアルファチャンネルを制御することで、ルママットを作成します。

透明度を決定するため、システムは各ピクセルの赤・緑・青チャンネルの加重平均を計算します。この結果として得られる輝度値が、上のレイヤーの対応するピクセルのアルファ（不透明度）値としてマッピングされます。

その結果、白い領域は上のレイヤーを完全に不透明にし、黒い領域は完全に透明にし、グレーの値は比例した半透明を作成します。これは特殊な Mask ブレンドモードです。基盤となるロジックの詳細については、Mask blending を参照してください。

Inv-Luma-Matte

インバースルママットは Luma Matte マスクと同じように機能しますが、透明度が反転され、白い領域が透明になり、黒い領域が不透明になります。

Multiply-Fade

Multiply と同じですが、ソースレイヤーとブレンドレイヤーの透明度を計算するためにアルファチャンネルを利用します。最大の透明度はプリマルチプライされるため、アルファは黒になります。これはプリマルチプライによって生じる黒を無視します。

Multiply-Alpha

ストレートアルファでの Multiply です。このモードは、アルファが RGB 値にプリマルチプライされていないことを前提とし、半透明のピクセルに補正を適用しません。

Premultiply Alpha

Multiply-fade がプリマルチプライによって生じる暗化を無視するのと同様に、このブレンドモードはアルファに対して同じことを行います。

Colour Burn

コントラストを高めてベースカラーを暗くしながら、ブレンドカラーを反映するブレンドモードです。ブレンドカラーが暗いほど、ベース画像により強く色が適用されます。ブレンドカラーとして白を使用しても変化は生じません。Colour Burn ブレンドモードを使用すると、完全な不透明度で厳しい結果になることがあります。Colour Burn ブレンドモードは、レイヤーのトーンと色の調整に使用できます。

Screen

このブレンドモードは、各チャンネルの色情報を見て、ブレンドカラーとベースカラーの反転を乗算します。結果は常により明るい色になります。黒でスクリーンしても色は変わりません。白でスクリーンすると白になります。効果は複数の画像を重ねて投影するのに似ています。明るい白は完全に不透明、黒は完全に透明、50% グレーは 50% 透明です。

Overlay

ベースカラーに応じて色を乗算またはスクリーンします。パターンや色は、ベースカラーのハイライトとシャドウを保持しながら既存のピクセルにオーバーレイされます。ベースカラーは置き換えられず、元の色の明暗を反映するようにブレンドカラーと混合されます。

Hard Light

ブレンドカラーに応じて色を乗算またはスクリーンします。効果は画像に厳しいスポットライトを当てるのに似ています。ブレンドカラー（光源 / 上のレイヤー）が 50% グレーより明るい場合、スクリーンされたかのように画像が明るくなります。これは画像にハイライトを追加するのに便利です。ブレンドカラーが 50% グレーより暗い場合、乗算されたかのように画像が暗くなります。これは画像にシャドウを追加するのに便利です。純粋な黒または白でペイントすると、純粋な黒または白になります。

Soft Light

ブレンドカラーに応じて色を暗くまたは明るくします。効果は画像に拡散したスポットライトを当てるのに似ています。ブレンドカラー（光源 / 上のレイヤー）が 50% グレーより明るい場合、覆い焼きされたかのように画像が明るくなります。ブレンドカラーが 50% グレーより暗い場合、焼き込まれたかのように画像が暗くなります。純粋な黒または白でペイントすると、はっきりと暗いまたは明るい領域になりますが、純粋な黒または白にはなりません。

Darken

各チャンネルの色情報を見て、ベースカラーとブレンドカラーのうち暗い方を結果の色として選択します。ブレンドカラーより明るいピクセルは置き換えられ、ブレンドカラーより暗いピクセルは変化しません。

Lighten

各チャンネルの色情報を見て、ベースカラーとブレンドカラーのうち明るい方を結果の色として選択します。ブレンドカラーより暗いピクセルは置き換えられ、ブレンドカラーより明るいピクセルは変化しません。

Difference

各チャンネルの色情報を見て、明るさの値が大きい方に応じて、ベースカラーからブレンドカラーを、またはブレンドカラーからベースカラーを減算します。白とブレンドするとベースカラーの値が反転し、黒とブレンドしても変化は生じません。

Exclusion

Difference モードに似ていますが、コントラストが低い効果を作成します。白とブレンドするとベースカラーの値が反転します。黒とブレンドしても変化は生じません。

Colour Dodge

各チャンネルの色情報を見て、2 つの間のコントラストを下げることで、ブレンドカラーを反映するようにベースカラーを明るくします。黒とブレンドしても変化は生じません。

Hard Mix

ブレンドカラーの RGB チャンネルをベースカラーの RGB 値に加算します。あるチャンネルの合計が 255 以上になる場合は 255 の値になり、255 未満の場合は 0 の値になります。したがって、すべてのブレンドされたピクセルは 0 または 255 のいずれかの RGB チャンネルを持ちます。これにより、すべてのピクセルが原色（RGB）、白、または黒に変化します。

Brightness

このプロパティ（電球アイコンとして表示されます）は、レイヤー出力の明るさを制御します。

レイヤーのブレンドモードが Alpha に設定されている場合、明るさを 0 まで下げると、レイヤーの不透明度も 0 まで下がります。これは、あるレイヤーから次のレイヤーへディゾルブしたいときに便利です。その場合、新しいレイヤーを古いレイヤーの上に配置し、その明るさレベルを上げることができます。

Note

Sockpuppet（DMX、OSC、HTTP）にパッチされたレイヤーは、明るさが 0 に設定されると Dormant（休止状態）になります。これは、明るさが 0 より大きい値に変更されるまで、レンダリングを行わず、リソースも消費しないことを意味します。詳細についてはこちらを参照してください: [Sequencing with Sockpuppet] (../content/docs/ja/workflows/sockpuppet/sequencing-sockpuppet)。Sockpuppet パッチを持たないレイヤーは、このようには動作しません。

Mapping

Mapping プロパティは、レイヤーの出力が Stage レベルのスクリーンにどのようにマッピングされるかを制御します。

Designer が提供するさまざまなマッピングタイプの使い方を含むマッピングの詳細については、[Content Mapping] (../content/docs/ja/designer/mapping/content-mapping-overview) の章を参照してください。
