4x2pro の電源投入
4x2 Disguise サーバーは、電源入力として Neutrik PowerCON TRUE1 を使用します。
TRUE1 の特長:
- ロック可能
- 活線挿抜（安全）
- 延長可能
- 嵌合状態で IP65 準拠の防塵・防水
サーバーに電源を供給するには、次の属性を持つケーブルを使用してください:
- SJT フレキシブルコード、最小 12AWG、最小 300V、最小 60°C、最大 4.5m。
- 一方の端は NEMA 5-15P/BS 1363/CEE 7 プラグで終端。
- もう一方の端は Neutrik AG 製アプライアンスカプラー NAC3FX で終端。
マルチサーバーシステムの電源投入
Section titled “マルチサーバーシステムの電源投入”4x2 は電源入力として True1 Powercon を使用し、マルチサーバーシステムの電源供給を効率化するループスルーを備えています。
マシンへの電源入力は、ヨーロッパおよび米国で 1 接続あたり 12Amps RMS の定格です。

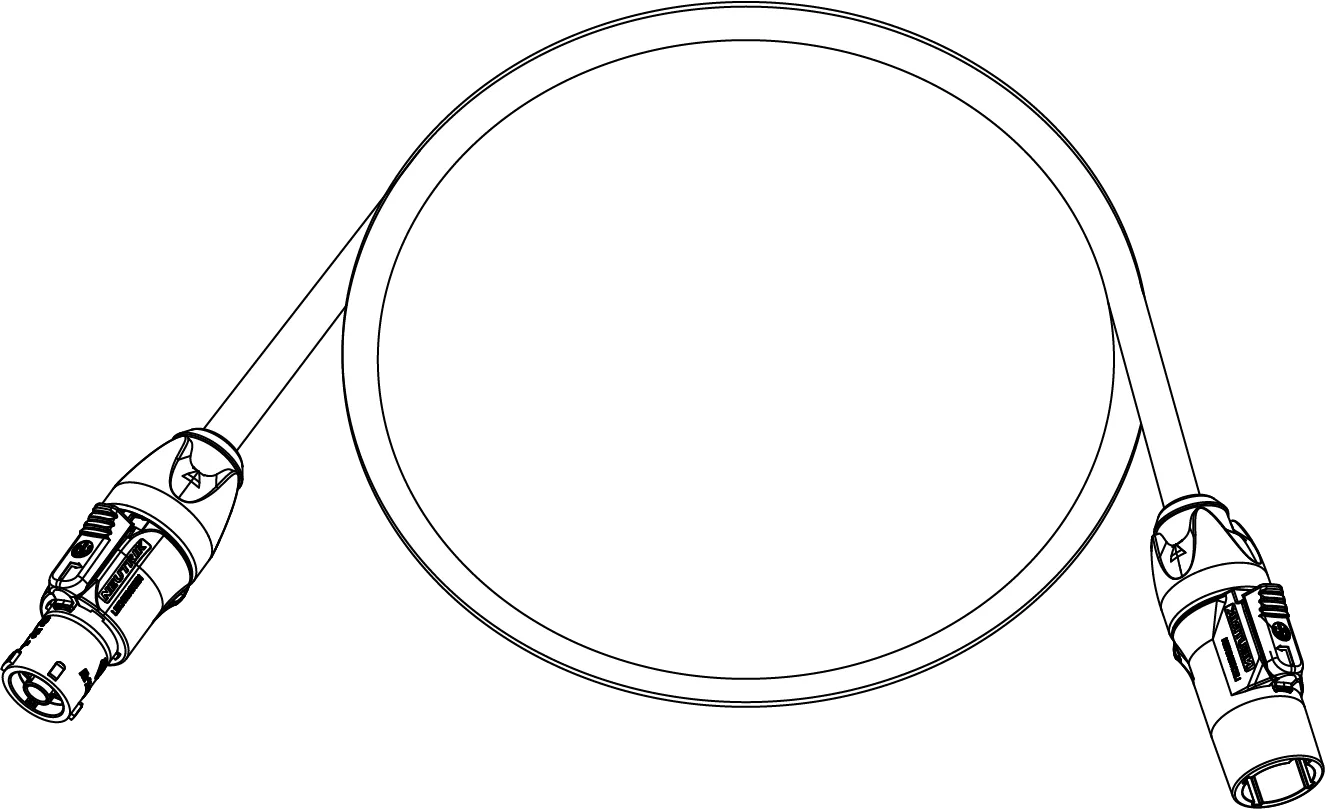

ループスルーケーブルは次の属性を持つ必要があります:
- SJT フレキシブルコード、最小 12AWG、最小 300V、最小 60°C、最大 4.5m。
- 一方の端は Neutrik AG 製アプライアンスカプラー NAC3MX-W で終端。
- もう一方の端は Neutrik AG 製アプライアンスカプラー NAC3FX で終端。
安全な電源供給システムのための電力計算
Section titled “安全な電源供給システムのための電力計算”提供された in/loop 接続を使用して、何台の 4x2pro ユニットをデイジーチェーン接続できるかを計算することが重要です。これを怠ると、Disguise システムへの電力供給が失われる可能性があります。
「電力 = 電圧 x 電流」の式を使用して、チェーン接続できるユニット数を計算します。例:
英国電源: 230V 13Amp 定格供給。
例えば、4x2pro の最大消費電力 = 1000W（ご使用のユニットの技術仕様を確認してください）。
利用可能電力 = 230V x 12A
利用可能電力 = 2990W
利用可能電力 / 最大消費電力 = ユニット数
2990W / 1400W = 2.1 ユニット
