IP-VFC ポートと SFP モジュール

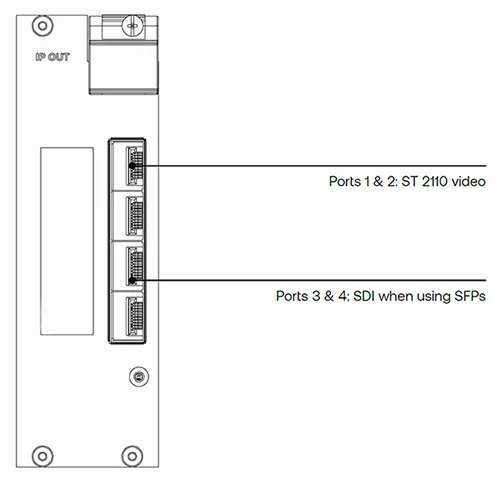

IP-VFC カードの背面には 4 つのポートがあり、2 つは ST 2110 ネットワーク映像用、2 つは 12G-SDI 映像用です。
ポートと SFP モジュール
Section titled “ポートと SFP モジュール”以下の表は、どのポートにどの SFP モジュールを挿入するかを示しています。各モジュール名は、それぞれの対応ページにリンクしています。
各ポートのペアは 1 種類の出力を担当します。ST 2110 では Eth0 と Eth1 に 25Gb ネットワークモジュールを使用し、ポート 3（Port 3）と ポート 4（Port 4）には 12G、3G、または 2x 3G SDI モジュールを使用します。
| ポート | SFP モジュール | 出力 |
|---|---|---|
| Eth0（ポート 1） | 25Gb ネットワーク | ST 2110 ネットワーク映像 |
| Eth1（ポート 2） | 25Gb ネットワーク | 冗長 ST 2110 ストリーム |
| ポート 3 または ポート 4 | 12G または 3G SDI | SDI 信号 1 系統 |
| ポート 3 または ポート 4 | 2x 3G SDI | そのポートから 3G 信号 2 系統 |
Eth1 にモジュールを装着すると、パケットレベルの冗長化が可能になります。
SMPTE 2022-7 レシーバーがこれを利用することで、ノイズの多いネットワークでもパケットの取りこぼしを防止できます。
Quad モードでは、カードの出力を 4 系統の SDI 信号に分割します。1 つのポートで扱えるのは最大 2 系統のため、Quad には ポート 3 と ポート 4 の両方に 2x 3G モジュール、および FW 26.2 が必要です。
