Duplicate Multiple の使用

Duplicate Multiple は、パターンに従う多数の Feed Rectangle を作成する効果的な方法です。

1. ソースと出力の両方で、位置 0,0 にサイズ 256x192 の Feed Rectangle を追加します。

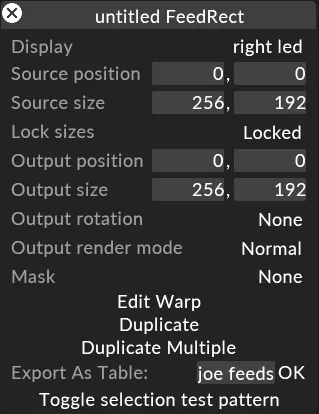

2. Feed Rectangle を右クリックします。Feed Rectangle エディター が開きます。
3. Feed Rectangle エディターで duplicate multiple を左クリックします。 Duplicate Multiple オプションは、パターンに従う多数の Feed Rectangle をすばやく作成する方法として使います

これにより、次のオプションを持つウィンドウが開きます:

Number of duplicates（複製数）

Feed Rectangle を複製する回数です。

Source offset（ソースオフセット）

増分したい、ソース内の元の Feed Rectangle からのオフセットです。入力は x, y です。

Destination offset（出力先オフセット）

増分したい、フィード出力内の元の Feed Rectangle からのオフセットです。入力は x, y です。

1. number of duplicates を 3 に設定して 3 回複製します。
2. source offset と output offset の x 座標を 256、y 座標を 0 に設定します。

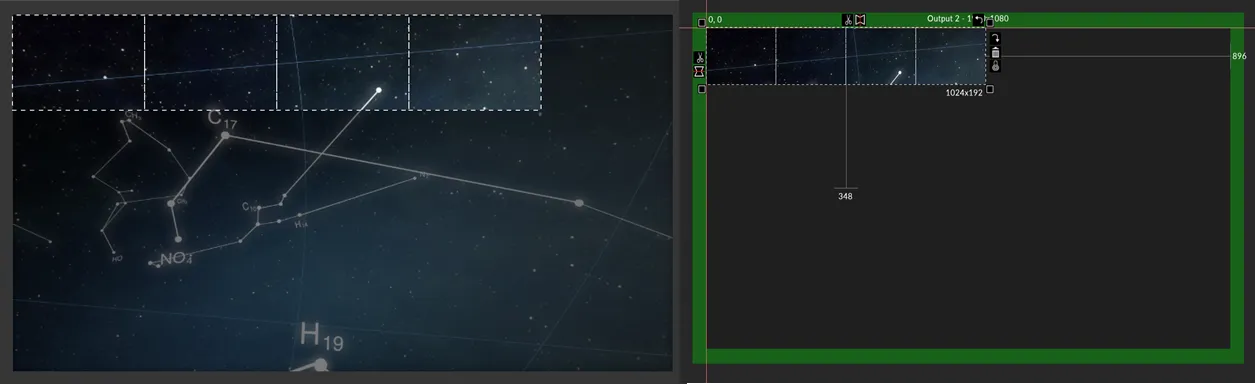

3. ok を左クリックします。これにより、x + 256（x は前の Feed Rectangle の x 座標）かつ y + 0 の位置に 3 つの Feed Rectangle が作成され、互いに隣接して配置されます。これで最初の行ができます。
4. 最初の行のすべての Feed Rectangle を選択します。
5. number of duplicates を 3 に設定して 3 回複製します。
6. source offset と output offset の x 座標を 0、y 座標を 192 に設定します。
7. ok を左クリックします。これにより各行が前の行の下に複製され、Feed Rectangle のグリッドが完成します。ご覧のとおり、Designer は作成された順序で Feed Rectangle に連番で名前を付けます。
