ARRI Skypanels のセットアップ

このガイドでは、Mode 24 を使用して、ARRI Skypanel を Disguise プラットフォームから制御するように構成する方法を説明します。このセットアップは Skypanel 30C、60C、120C、360C に適用されます。

1. 正しい Skypanel モードの選択

任意の Skypanel モデルを Disguise から制御するには

1. フィクスチャーを Mode 24 – LE CCT & RGBW (8-bit) に設定します。 このモードは完全な RGBW 制御を提供します。

2. パネルが Disguise から DMX データを受信できるように、Art-Net が有効になっていることを確認します。

Mode 24 チャンネルマップ (8-bit)

Mode 24: LE CCT & RGBW、機能ごとに 8 ビット解像度

DMX Channel	Value Range	Percent	Function
1	0–255	0–100	Dimmer closed → open
2	0–255	0–100	Color temperature CCT 2,800 K → 10,000 K
3	0–10 11–20 21–119 120–145 146–244 245–255	0–4 5–8 9–47 48–57 58–96 97–100	Green–Magenta Point neutral / no effect full minus green −99% → −1% neutral / no effect 1% → 99% full plus green
4	0–255	0–100	Crossfade to Color White → RGBW color
5	0–255	0–100	Red Intensity 0% → 100%
6	0–255	0–100	Green Intensity 0% → 100%
7	0–255	0–100	Blue Intensity 0% → 100%
8	0–255	0–100	White Intensity 0% → 100%

ノート

完全な RGBW のカラーミキシングを有効にするには、Channel 1（Dimmer）と Channel 4（Crossfade）を 255 に設定する必要があります。 これはドライバーコマンドに含める必要があります。

2. Disguise の構成

この例では Skypanel 60C を使用しますが、手順はすべてのモデルに適用されます。

異なるのは fixture size（フィクスチャーサイズ）と resolution（解像度）のみです。

Model	Physical Size (approx.)	Resolution (engines)
30C	~0.35 × 0.3 m	1 × 1
60C	~0.645 × 0.3 m	2 × 1
120C	~1.29 × 0.3 m	4 × 1
360C	varies	4 × 3

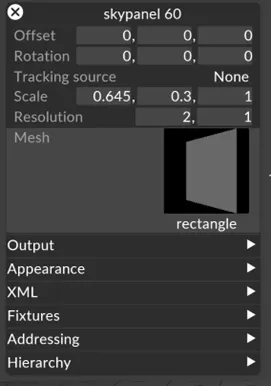

新しい DMX Light の作成

1. Stage → DMX Light に移動します。
2. + をクリックして新しい DMX light を追加します。
3. Skypanel 60C のサイズを 0.645 m × 0.3 m に設定します。
4. お使いの Skypanel モデルに応じて解像度を設定します。

4. フィクスチャーの構成

1. Fixture に移動し、新しいフィクスチャータイプを作成します。


2. チャンネル数を 8（1 つの RGBW エンジン）に設定します。


3. フィクスチャーのレイアウト（エンジン数）を設定します。

   • 30C → 1 × 1
   • 60C → 2 × 1
   • 120C → 4 × 1
   • 360C → 4 × 3

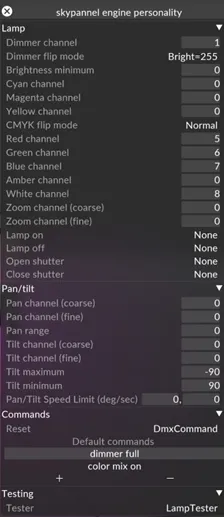

5. ドライバーのセットアップ（DMX パーソナリティ）

各 DMX チャンネルをマッピングする新しい driver を作成します。

• Channel 1 → Dimmer
• Channel 5 → Red
• Channel 6 → Green
• Channel 7 → Blue
• Channel 8 → White

その他のすべてのパラメーター（pan/tilt を含む）は 0 に設定する必要があります。

RGBW ミキシングに必要なコマンド

ドライバーに 2 つのコマンドを作成します。

1. Set Dimmer (Ch. 1) → 255
2. Set Crossfade to Color (Ch. 4) → 255

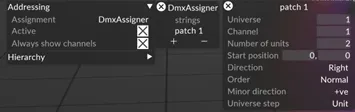

6. アドレッシング

アドレッシング構成により、Disguise は DMX データを有効にし、フィクスチャーをユニバースとチャンネルにパッチできます。

1. DMX データを出力するには Active を有効にします。
   これが無効になっていると、フィクスチャーは DMX を一切受信しません。
2. 新しい Assigner を作成し、以下を設定します。
   • Universe
   • 開始チャンネル
   • ユニット数（エンジン）:
     • 30C → 1
     • 60C → 2
     • 120C → 4
     • 360C → 12

7. DMX データの出力

Skypanel に DMX を出力するには、Disguise で DMX device をセットアップします。
ユーザーガイドの手順に従ってください。

DMX device

トラブルシューティング

症状	考えられる原因	対処法
フィクスチャーが白いままになる	Channel 4 が 255 に設定されていない	ドライバーコマンドを確認する
出力がない	「Active」が有効になっていない	Addressing で有効にする
色が正しくない	Skypanel モードが間違っている	Mode 24 に設定する
フィクスチャーの一部のみが応答する	ユニット数が正しくない	解像度のマッピングを確認する
