Unreal OCIO Setup (Unreal OCIO のセットアップ)

バーチャルプロダクションの重要な要素は、レンダリングパイプライン全体で一貫したカラーを維持することです。 このページでは、プロダクションプロセス全体を通じて一貫したカラーマネジメントを実現するために、Unreal Engine で OpenColorIO（OCIO）をセットアップするのに必要な手順を説明します。

続行する前に、UE Project Setup の手順に従ってプロジェクトのセットアップを完了していることを確認してください。

要件

RenderStream Plugin

• RenderStream プラグインのセットアップについては、UE Project Setup | Plugins を参照してください。

OCIO config file

• 選択した OCIO config ファイルを、選択した Unreal プロジェクトの Content フォルダーに配置します。
  • RenderStream Projects/<UEProject>/Content/<OcioConfig>.ocio
• 標準の OCIO config ファイルは OpenColorIO GitHub からダウンロードできます。

警告

カラーの一貫性を確保するため、Unreal Engine と Designer は同じ OCIO config ファイルを使用する必要があります。OCIO config に LUT が含まれている場合は、config ファイルとそれに関連する LUT フォルダー構造の両方が、Unreal Engine と Designer の両方で保持されていることを確認してください。

Unreal Engine のカラー検証

Unreal Engine プロジェクトで正確なカラー表現を確保するため、Netflix の Unreal Validation Framework を利用することをお勧めします。このフレームワークは、プロジェクト全体でカラーの一貫性を検証・維持するためのツールを提供します。

• UnrealValidationFramework GitHub
• A Validation Framework For Unreal Engine ブログ

OpenColorIO の構成

OCIO を使用するには、使用したい具体的なファイルとカラースペースを指定するために、Unreal は OpenColorIO Configuration を必要とします。

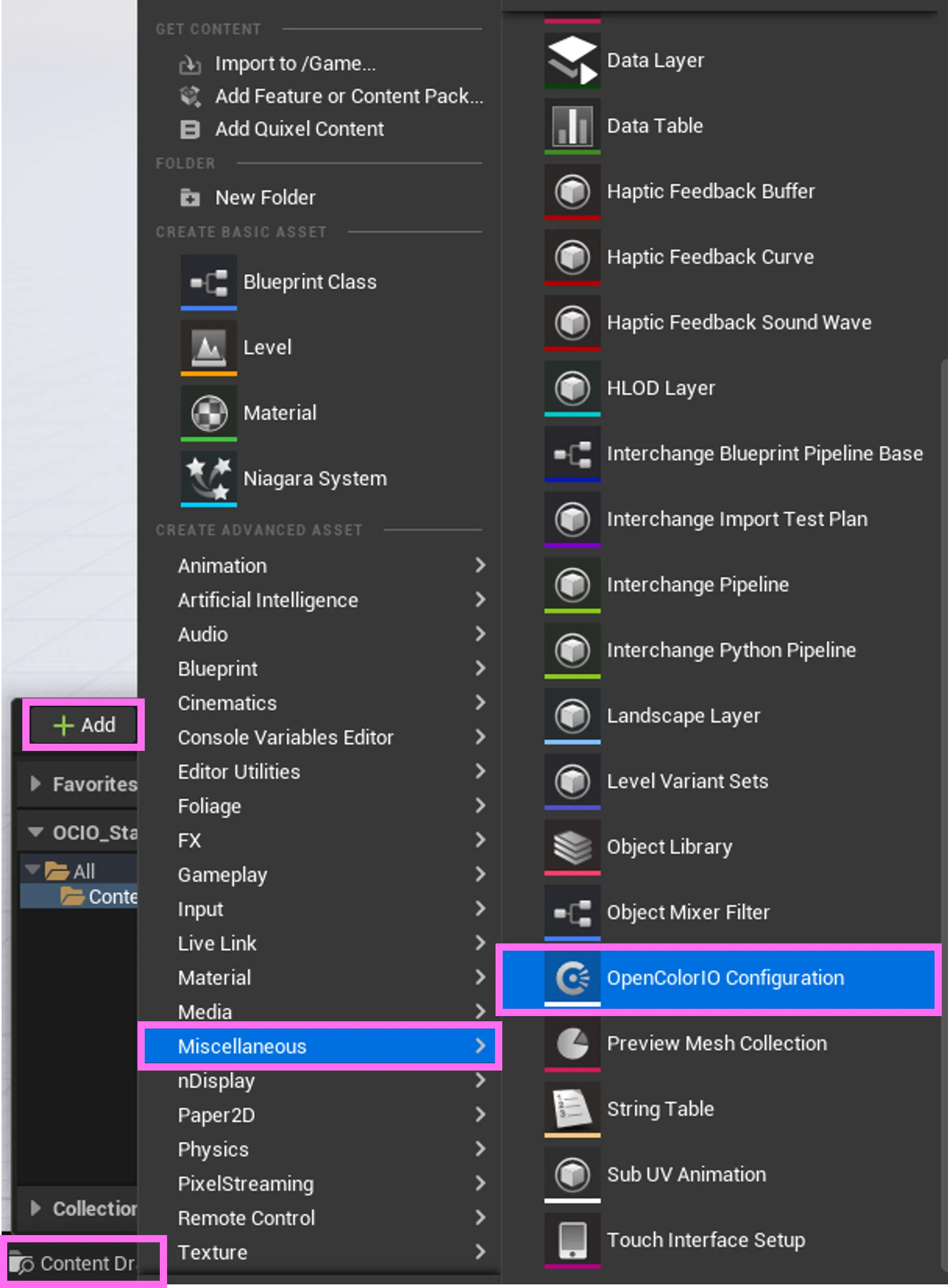

新しい構成を追加する

1. Content Drawer を開きます。
2. Add ボタンをクリックします。
3. Miscellaneous > OpenColorIO Configuration に移動して選択します。

OpenColorIO Configuration を追加

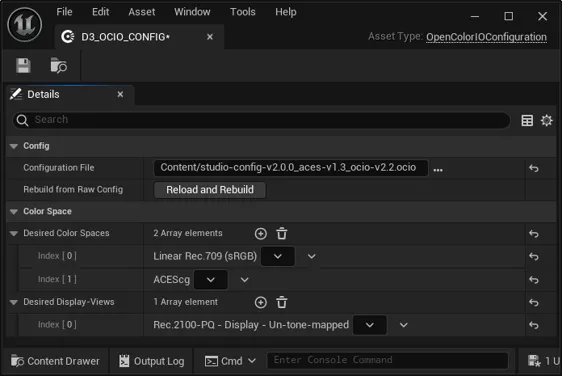

カラースペースを準備する

次に、RenderStream プラグインでカラースペースを構成するために、OpenColorIO Configuration から関連するカラースペースを公開する必要があります。

1. Content Drawer で、先ほど追加した OpenColorIO Configuration をダブルクリックします。
2. Config の下で、Configuration File を OCIO Config File セクションで追加した .ocio config ファイルに設定します。
3. Desired Color Spaces と Desired Display-View を追加して、後で使用するためにカラースペースとディスプレイビューを公開します。

OpenColorIO Configuration 設定

Desired Color Spaces

公開された Desired Color Spaces は、通常 RenderStream プラグインのソースカラースペースとして使用されます。

• Unreal Engine はデフォルトで Project Settings の Working Color Space として sRGB / Rec709 を使用します。
  • OCIO config 内の対応するカラースペースは Linear Rec.709 (sRGB) です。
• もう1つの典型的な Working Color Space は ACES AP1 / ACEScg です。
  • OCIO config 内の対応するカラースペースは ACEScg です。

Desired Display-View

公開された Desired Display-View は、通常 RenderStream プラグインの宛先カラースペースとして使用されます。

• 一般的な RenderStream のユースケースには Rec.2100-PQ - Display - Un-tone-mapped を推奨します。
• 宛先カラースペースとは、コンテンツが RenderStream 経由で送信される際のカラースペースを指します。

Project Settings（プロジェクト設定）

OpenColorIO Configuration をセットアップしたら、カラー変換を適切に適用するために Project Settings を構成する必要があります。

Edit > Project Settings に移動します。

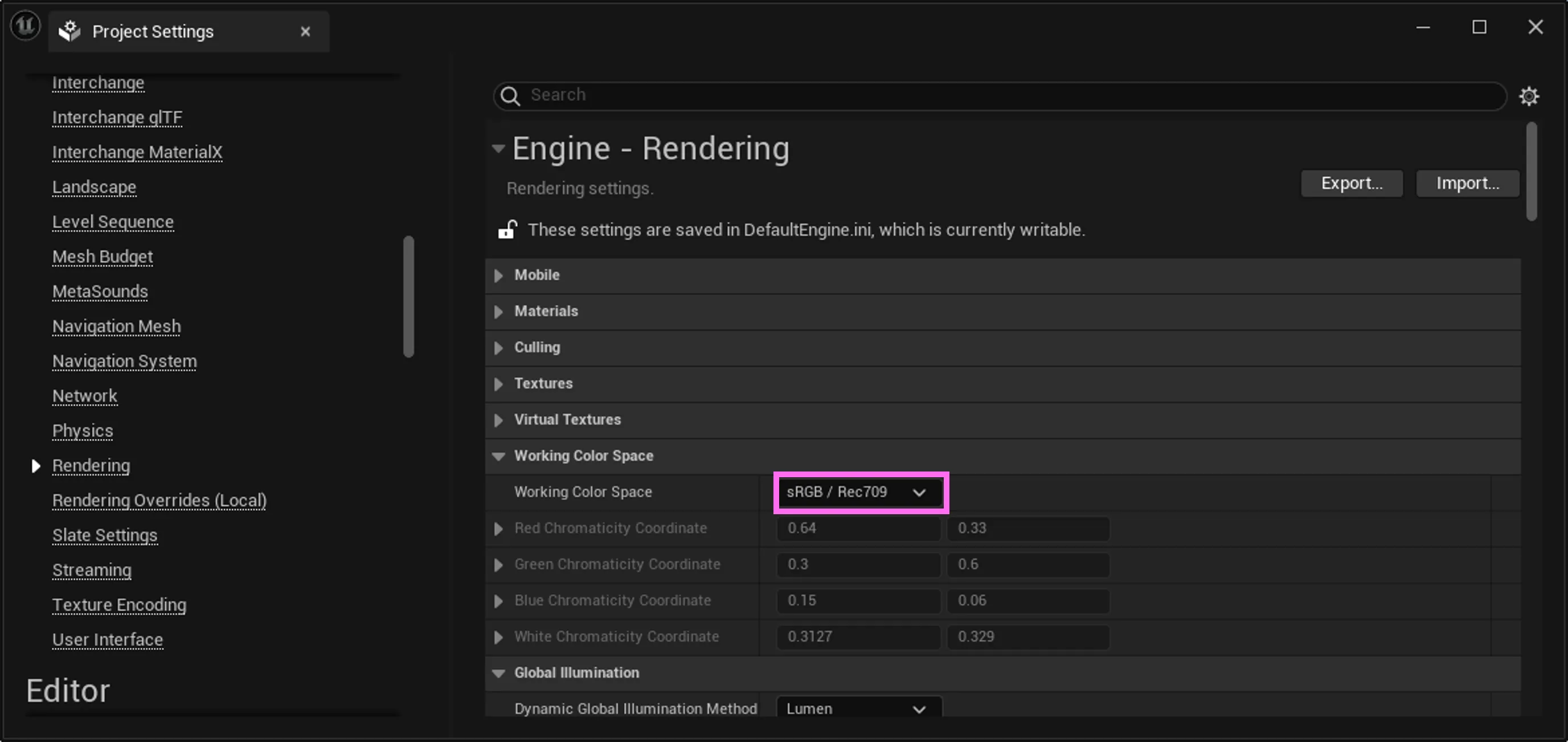

Engine - Rendering

Project Settings の Engine > Rendering で、Unreal Engine の Working Color Space を定義できます。 Unreal Engine 内のすべてのテクスチャは、Working Color Space として設定されたカラースペースと一致する必要があります。

たとえば、Working Color Space が ACES AP1 / ACEScg の場合、すべてのテクスチャは ACES AP1 / ACEScg でなければなりません。デフォルトでは、Unreal は sRGB / Rec709 を使用します。

別のカラースペースを使用することが厳密に必要でない限り、Unreal Engine のデフォルトのカラースペースを維持することをお勧めします。

Engine Rendering 設定

ノート

Unreal Engine のカラースペースに関するより詳細な情報については、この Epic ドキュメント - Color Pipeline を参照してください。

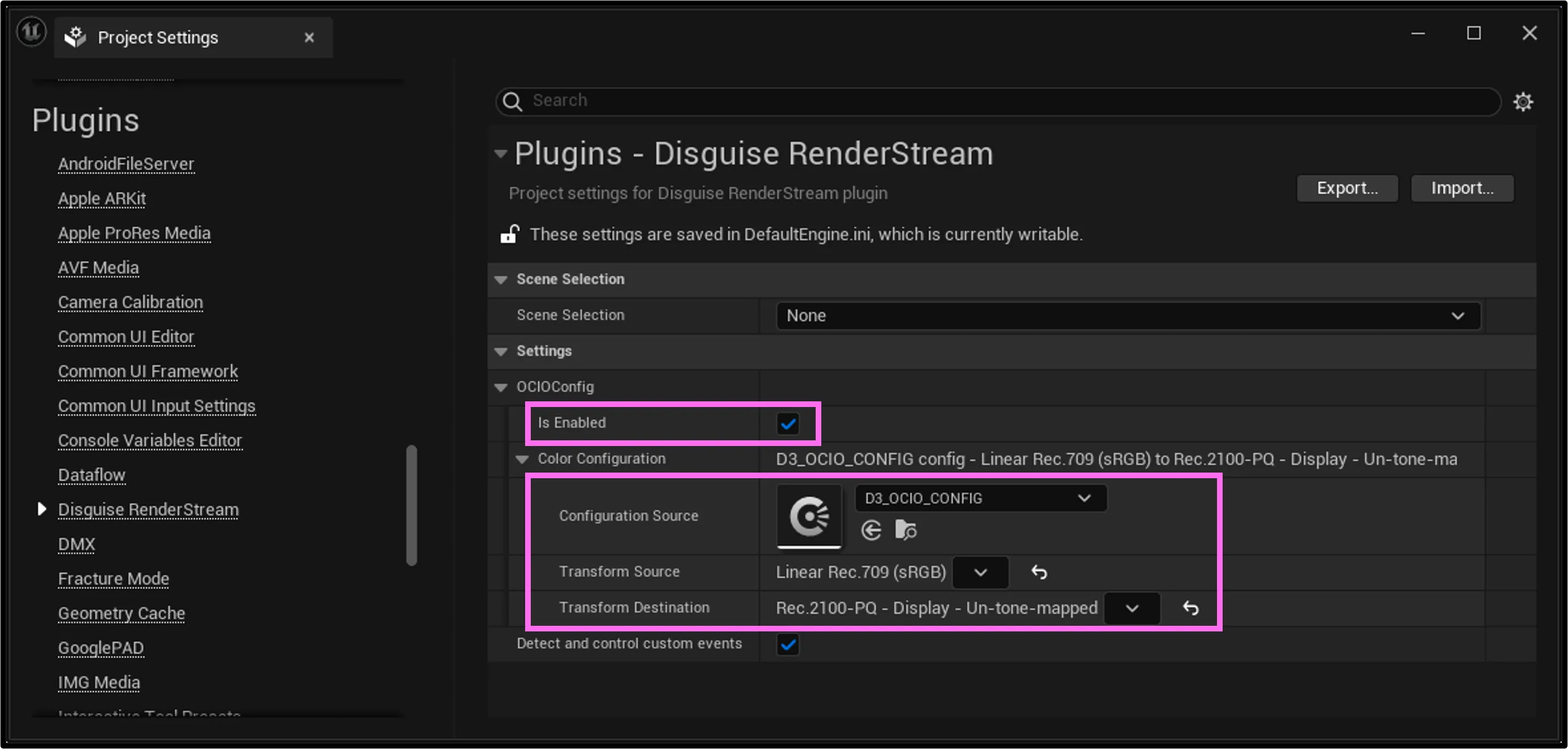

Plugins - Disguise RenderStream

意図しないカラー変換を避けるため、目的のカラースペースで OCIO を有効化・構成することが重要です。

1. Plugins > Disguise RenderStream に移動します。
2. OCIOConfig セクションを展開します。
3. Is Enabled チェックボックスを選択します。
4. Configuration Source を、先ほど作成した OpenColorIO Configuration に設定します。（新しい構成を追加する を参照。）
5. Transform Source を Unreal Engine の Working Color Space に一致するように設定します。
   • カラースペースが OpenColorIO Configuration で公開されていることを確認します（カラースペースを準備する を参照）。
   • Unreal Engine と OCIO の間でカラースペースを一致させる方法については Transform Source を参照してください。
6. Transform Destination を、Designer の RenderStream アセットの Input transform に一致するように設定します。
   • カラースペースは0から1の間でなければなりません。
   • 通常のユースケースには Rec.2100-PQ - Display - Un-tone-mapped を推奨します。
   • RenderStream Layer で Input Transform を設定する を参照してください。

Plugins - Disguise RenderStream 設定

Transform Source

UE Working Colour Space	一致する OCIO Config カラースペース
sRGB / Rec709	Linear Rec.709 (sRGB)
ACES AP1 / ACEScg	ACEScg

警告

Unreal Engine は OpenColorIO Configuration 用に UE > Working Space オプションを提供していますが、これは RenderStream で正確なカラーを生成しない場合があります。

Transform Destination

次の理由から、Transform Destination として Rec.2100-PQ - Display - Un-tone-mapped を使用することをお勧めします。

1. Rec.2100 はディスプレイの実現可能なガモットに密接に対応します。
2. PQ（Perceptual Quantizer）は、範囲全体でディテールを保持するガンマエンコーディングを提供します。対照的に、標準的なリニアエンコーディングでは画像の暗い領域でディテールが失われます。これは、RenderStream が16ビット浮動小数点形式ではなく10ビット信号形式でフレームを送信するため重要です。
3. Unreal Engine と Designer の間で共有されるカラースペースは中間的なコンポジット段階であるため、トーンマッピングは不要です。

同様に、0から1の範囲に収まり、ガンマカーブエンコーディングを持つカラースペースの使用をお勧めします。これにより、RenderStream の10ビット信号形式内でできるだけ多くのデータをフレームが保持できるようになります。0から1の範囲外の色はクランプされる点に注意してください。

Camera Actor Settings

Unreal Engine は、カラーグレーディングを変える複数のポストプロセスエフェクトを適用します。 レンダリングパイプライン全体で一貫したカラーを維持するため、カラーに影響する不要な設定を無効にすることが重要です。

1. CameraActor または CineCameraActor の Details セクションを開きます。
2. Post Process > Lens > Bloom に移動します。
   • Intensity を 0.0 に設定します。
3. Post Process > Lens > Exposure に移動します。
   • Metering Mode を Manual に設定します。
   • Exposure Compensation を 0.0 に設定します。
   • Apply Physical Camera Exposure を Untick（チェックを外す）に設定します。
   • Min EV100 と Max EV100 を 1.0 に設定します。
     • これによりレンズの自動露出が無効になります。
4. Post Process > Lens > Image Effects に移動します。
   • Vignette Intensity を 0.0 に設定します。
5. Post Process > Color Grading > Misc に移動します。
   • Blue Correction を 0.0 に設定します。
   • Expand Gamut を 0.0 に設定します。
   • Tone Curve Amount を 0.0 に設定します。

Designer での OCIO 設定

Unreal Engine を構成した後、一貫したカラーを生成するため、それに応じて Designer でカラー設定をセットアップする必要があります。

OCIO ページに従って Designer を構成しますが、OCIO config ファイルと RenderStream の Input transform を一致させることに特に重点を置いてください。

OCIO Config ファイルをプロジェクトにインポートする

Unreal Engine と Designer の両方で同じ OCIO config ファイルを使用することをお勧めします。

あるいは、OCIO config ファイルに Unreal の Transform Destination で使用されているのと同じカラースペースが含まれていることを確認してください（Plugins - Disguise RenderStream を参照）。

1. RenderStream Projects/<UEProject>/Content/<OcioConfig>.ocio から OCIO config ファイルをコピーします。
   • OCIO Config file を参照してください。
2. コピーした config ファイルを次のディレクトリーに配置します。
   • d3_projects/<PROJECT_DIR>/objects/ocio/。

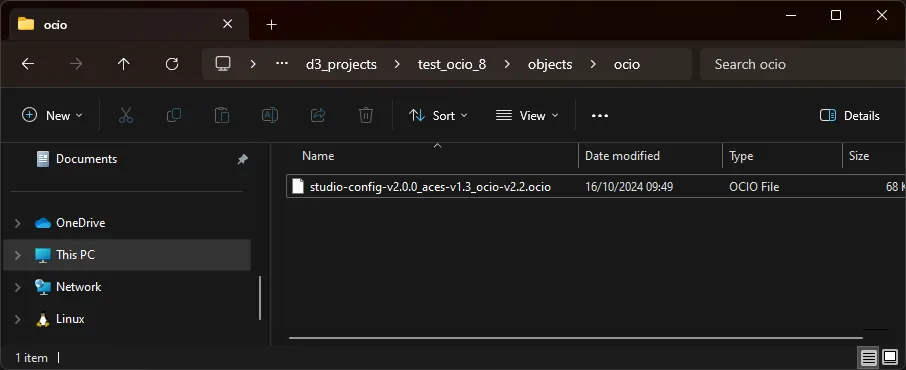

コピーされた OCIO Config ファイル

Designer で OCIO 設定を適用する

1. Project Settings… を開きます。
2. Colour management を OCIO に設定します。
3. Unreal Engine プロジェクトで使用した OCIO config ファイルを使って OCIO config を設定します。

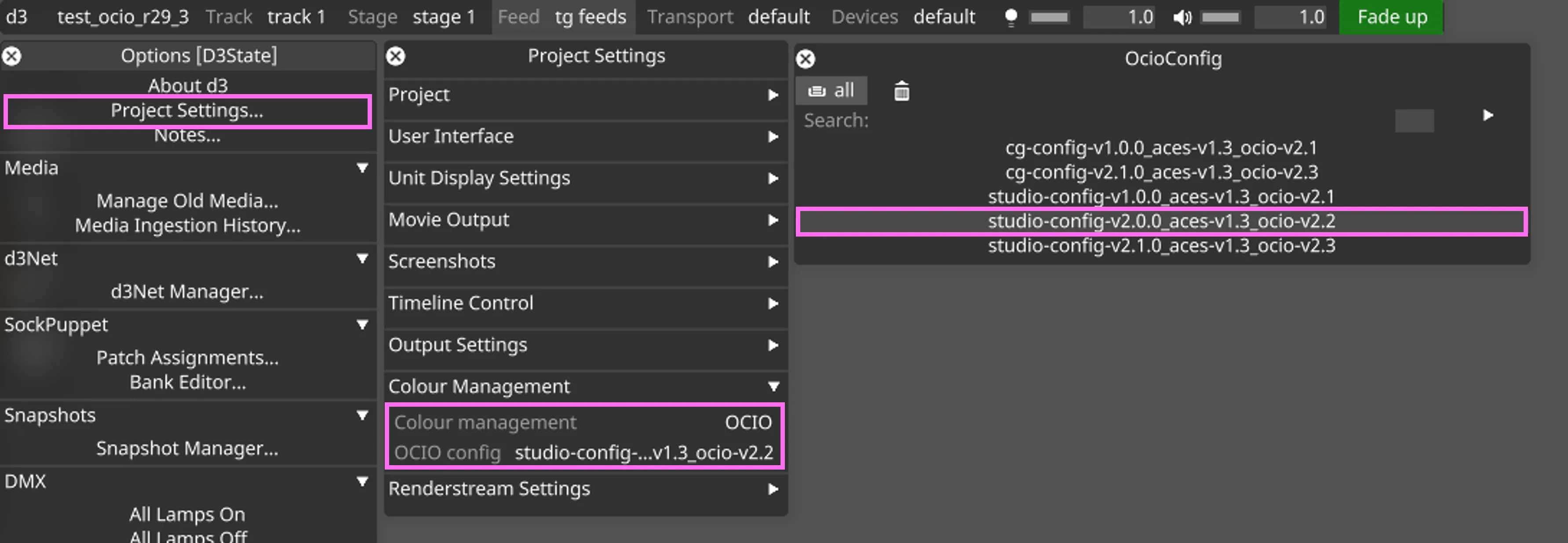

OCIO Config ファイルの選択

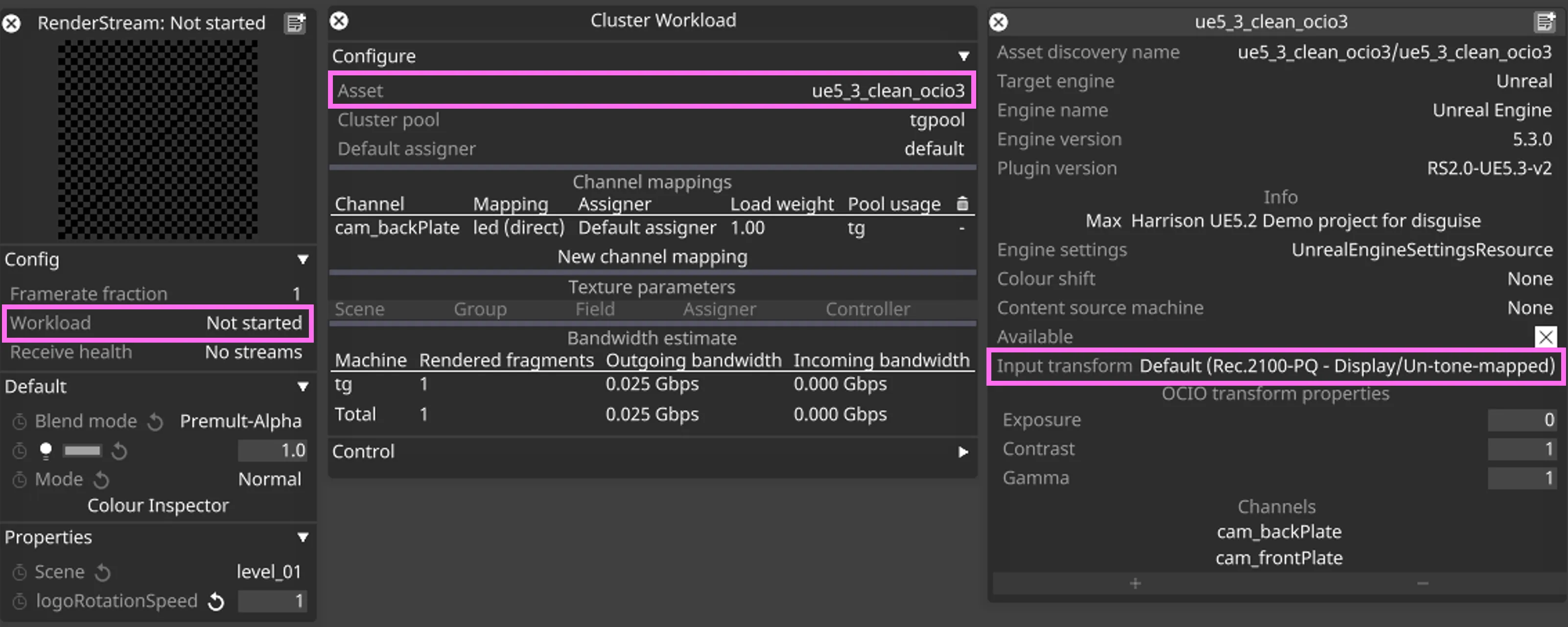

RenderStream Layer で Input Transform を設定する

RenderStream レイヤーの Input transform が、Unreal Engine Plugins | Disguise RenderStream の Transform Destination と一致していることを確認します。

1. RenderStream レイヤーウィジェットを開きます。
2. Asset を右クリックします。
3. Input transform を Unreal の Transform Destination と一致するように設定します。

RenderStream Layer の Input Transform

カラーチェッカーでカラーを検証する

カラーチェッカーを使用してカラーパイプラインを科学的に検証することをお勧めします。このセクションでは、カラーチェッカーを使ってレンダリングのカラー精度を検証するパイプラインのセットアップ方法を説明します。

Designer は、最終出力のピクセル値を検査してカラー精度を確保する Colour Inspector ツールを提供します。

カラーチェッカーのセットアップ

Color-Nuke GitHub のカラーチェッカーを使用します。Unreal Engine の Working Color Space に基づいて .exr ファイルを選択します。

Working Color Space	リンク
Rec.709	sRGB_ColorChecker2005.exr - Color-Nuke GitHub
ACES AP1 / ACEScg	ACEScg_ColorChecker2005.exr - Color-Nuke GitHub

ダウンロードしたファイルを Unreal Engine の Content フォルダーに配置します。

• RenderStream Projects/<UEProject>/Content

Color Nuke - sRGB カラーチェッカー

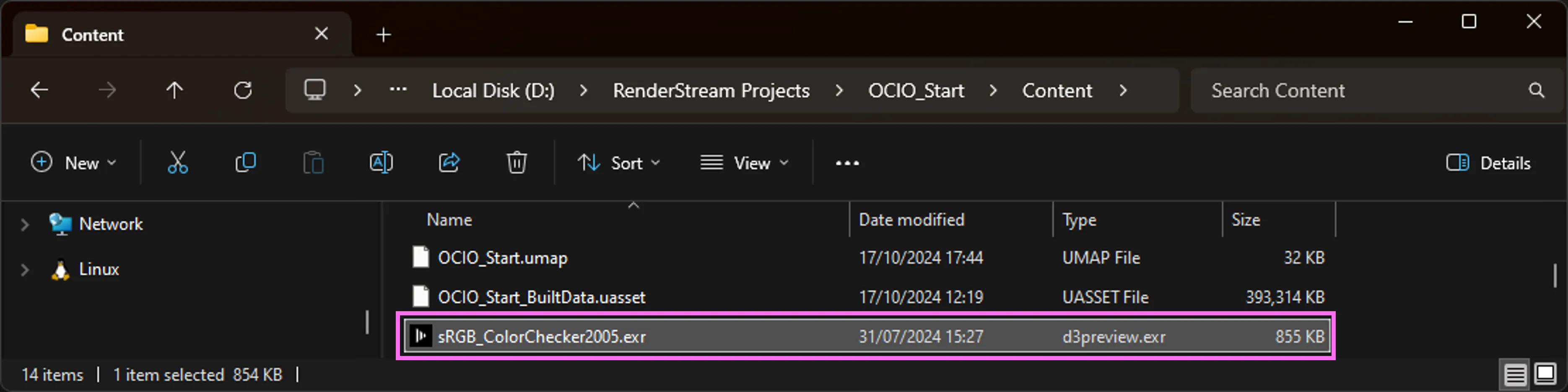

Content フォルダー内の sRGB カラーチェッカー

Unreal Engine でマテリアルを作成する

カラーチェッカーをテクスチャとして追加したら、次の手順でマテリアルを作成します。

1. Content Drawer でテクスチャを右クリックします。
2. Create Material を選択します。

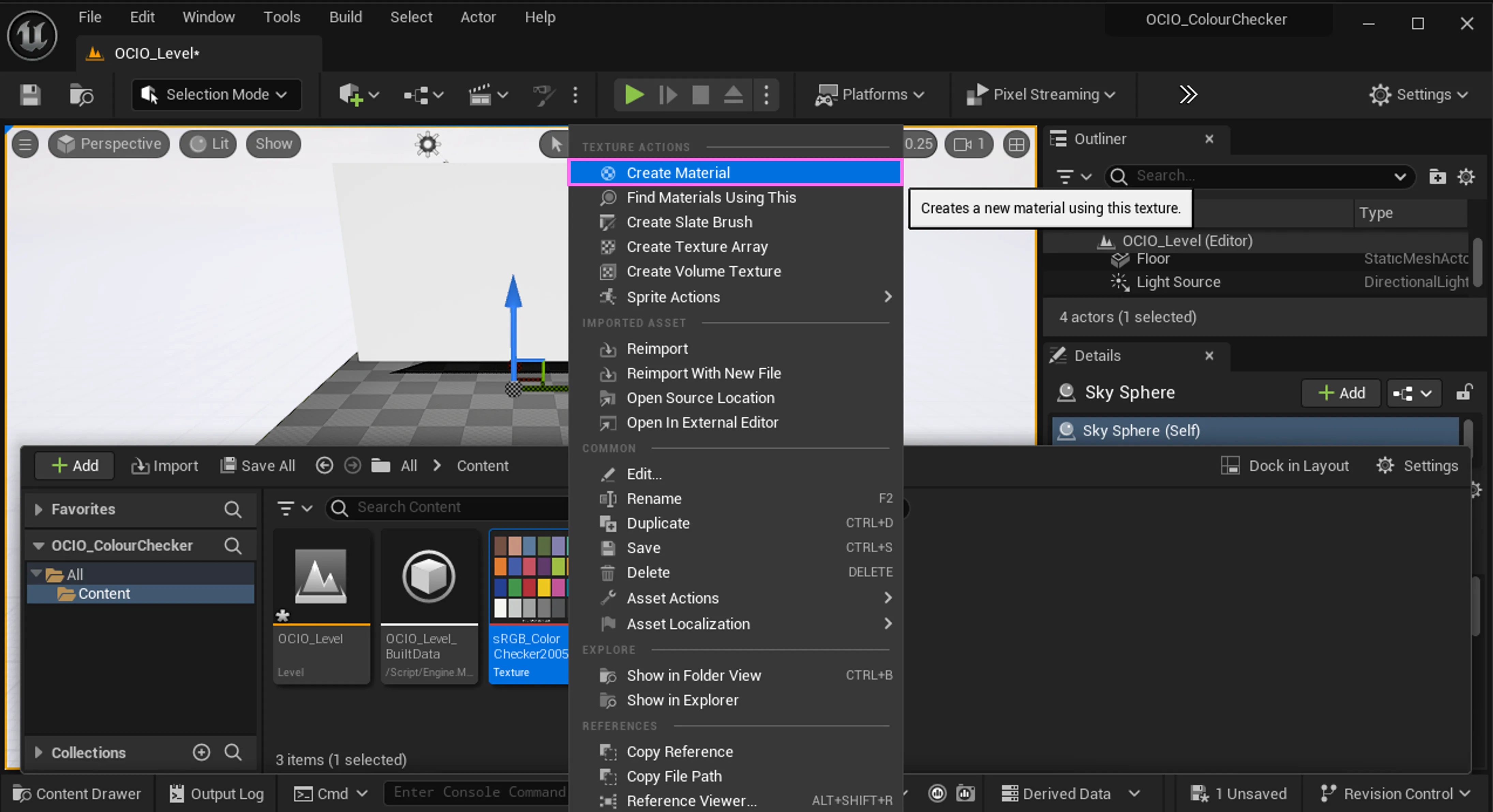

カラーチェッカーテクスチャからマテリアルを作成

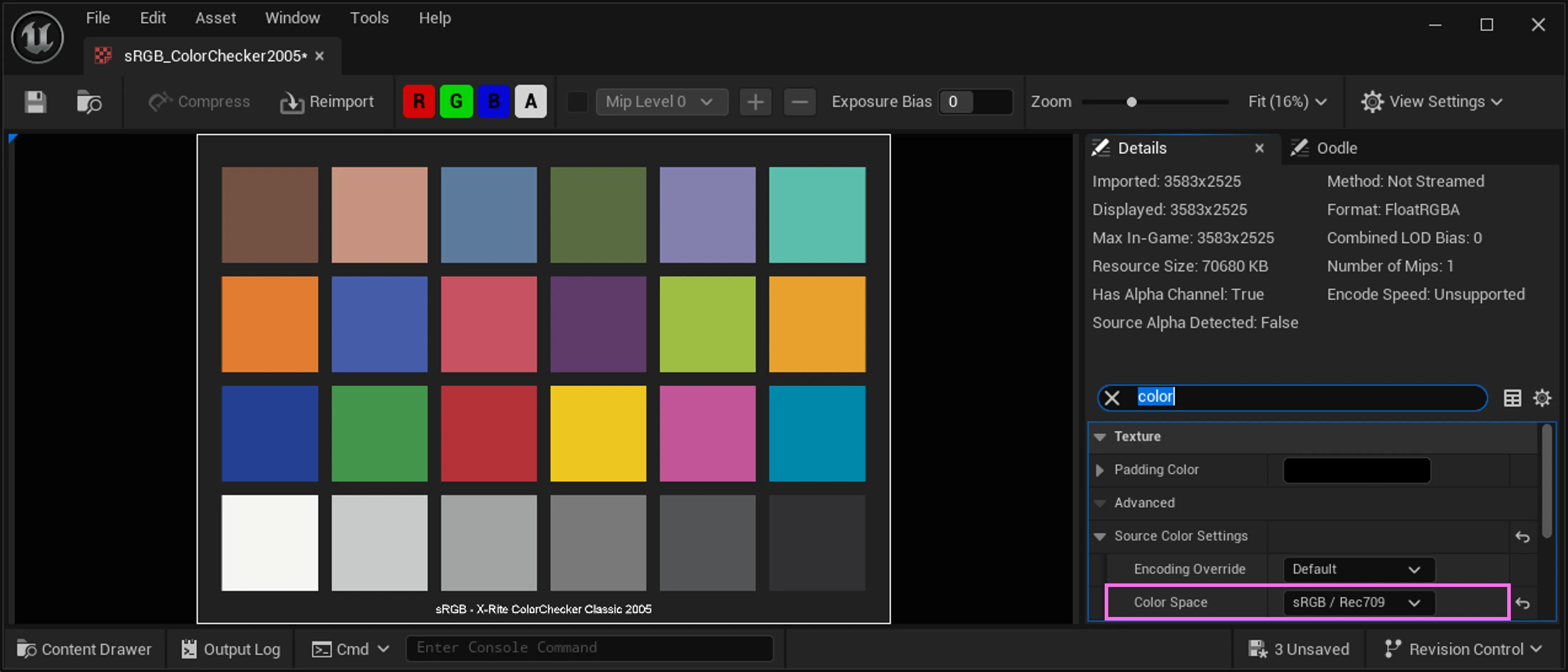

テクスチャのカラースペースを設定する（任意）

テクスチャのカラースペースが Working Color Space と異なる場合は、調整します。

• テクスチャをダブルクリックします。
• Texture > Source Color Settings で、Color Space を適切に設定します。
  • sRGB の場合は sRGB / Rec.709
  • ACEScg の場合は ACES AP1 / ACEScg

カラーチェッカーテクスチャのカラースペース

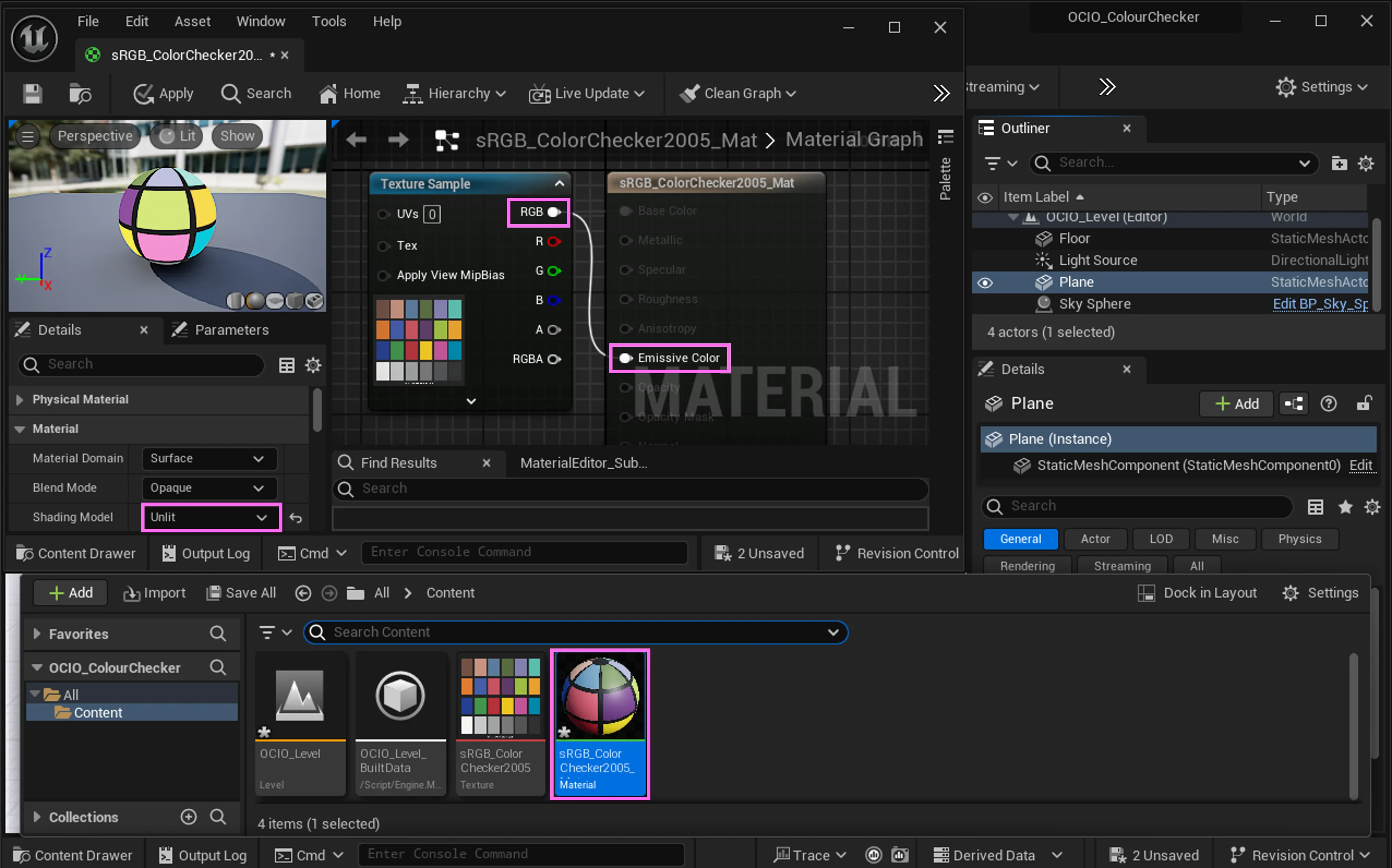

マテリアルを構成する

ライティングエフェクトがカラーチェッカーに影響しないよう、マテリアルを Unlit に構成する必要があります。

1. カラーチェッカーテクスチャから作成したマテリアルをダブルクリックします。
2. Shading Model を Unlit に設定します。
3. Texture Sample の RGB ノードを Emissive Color 入力に接続します。

カラーチェッカーマテリアルの設定

カラーチェッカー用のビューポート

カラーチェッカーで完全に埋め尽くされたビューポートを作成するには、専用の Plane と CameraActor のペアを追加することをお勧めします。 既存の CameraActor と Plane を使用することも可能ですが、専用のペアを使うとカラーチェッカー出力をより適切に制御できます。

1. Plane と CameraActor を追加します（任意）。

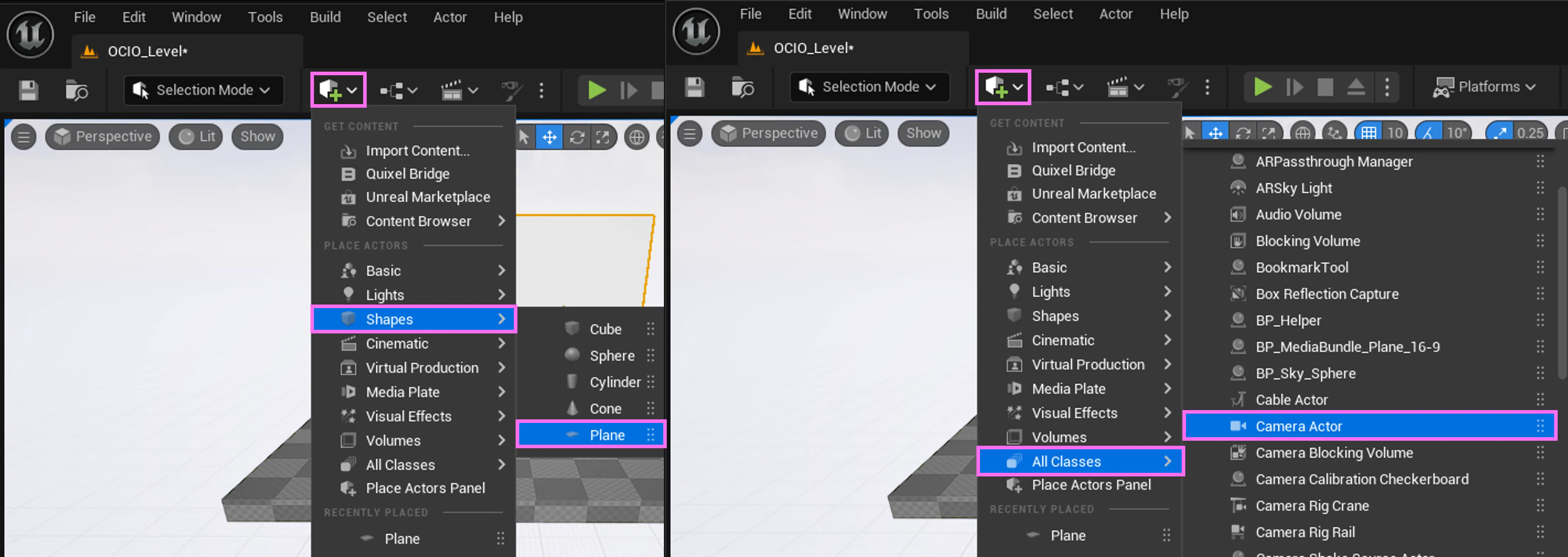

Plane と Camera Actor

2. 両方の Actor の Transform を調整します。
   • 推奨される Transform 設定 を参照してください。
3. Plane を選択し、Details パネルを開きます。
4. Materials セクションを展開します。
5. Element 0 の下で、作成したカラーチェッカーマテリアルを Plane に割り当てます。

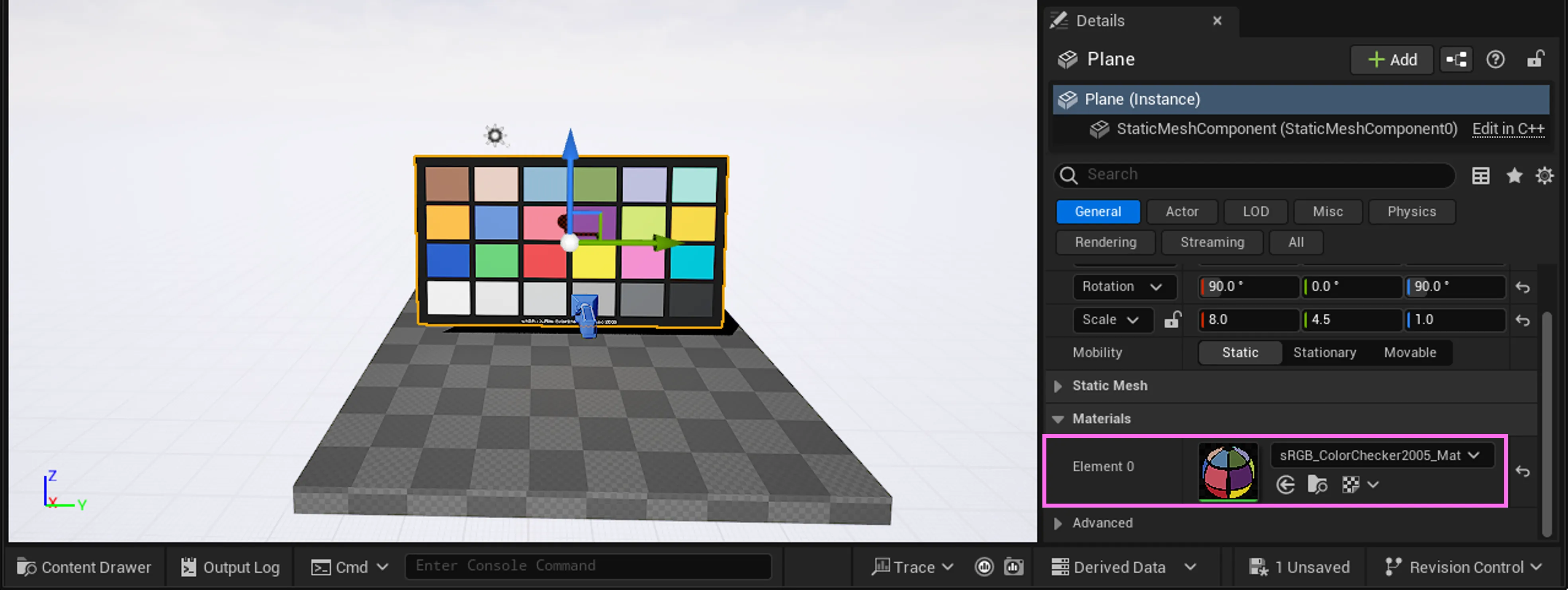

Plane マテリアルのセットアップ

6. CameraActor を選択します。
7. ビューポートがカラーチェッカーで完全に埋め尽くされていることを確認します。

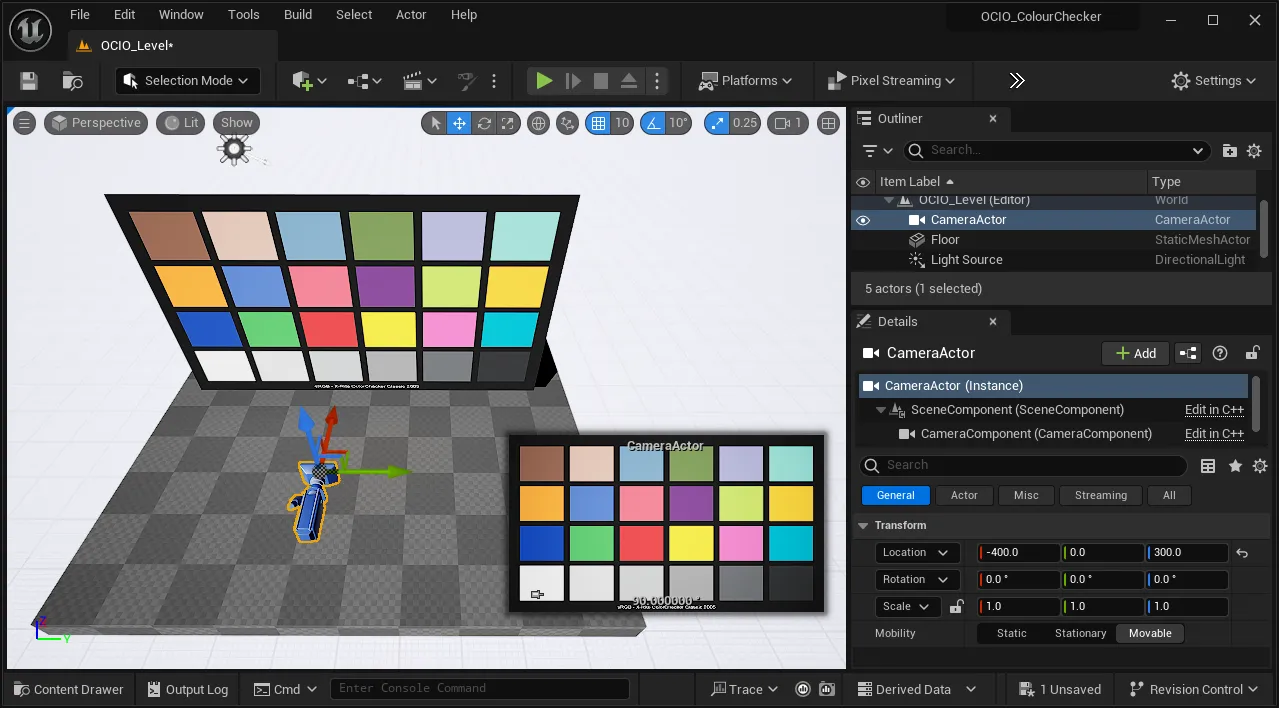

CameraActor の結果ビューポート

警告

意図しないポストプロセスエフェクトを防ぐため、Camera Actor Settings の手順に従っていることを確認してください。

カラーチェッカービューポートを実現するための推奨 Transform

Actor	Location	Rotation	Scale
Plane	0.0, 0.0, 300.0	90.0, 0.0, 90.0	8.0, 4.5, 1.0
CameraActor	-400.0, 0.0, 300.0	0.0, 0.0, 0.0	1.0, 1.0, 1.0

Designer Colour Inspector

ノート

続行する前に、Designer の RenderStream が OCIO で適切に構成されていることを確認してください（OCIO settings in Designer を参照）。

Designer の Colour Inspector ツールを使うと、レンダリングのさまざまな段階でカラー値を検査できます。 RenderStream レイヤーを扱っているため、次の手順に従って RenderStream レイヤーで Colour Inspector を使用します。

1. RenderStream ワークロードを開始します。
2. RenderStream レイヤーウィジェットを開きます。
3. Default を展開します。
4. Colour Inspector を選択します。
5. Colour Space を Custom に変更します。
6. Colour Space を sRGB - Texture に設定します。
   • どの種類のカラーチェッカー（例: ACEScg）でも sRGB - Texture を使用します。
7. カラーチェッカーテクスチャ内の任意のピクセルをクリックして、その値を表示します。
   • 必要に応じて Number Format を調整できます。

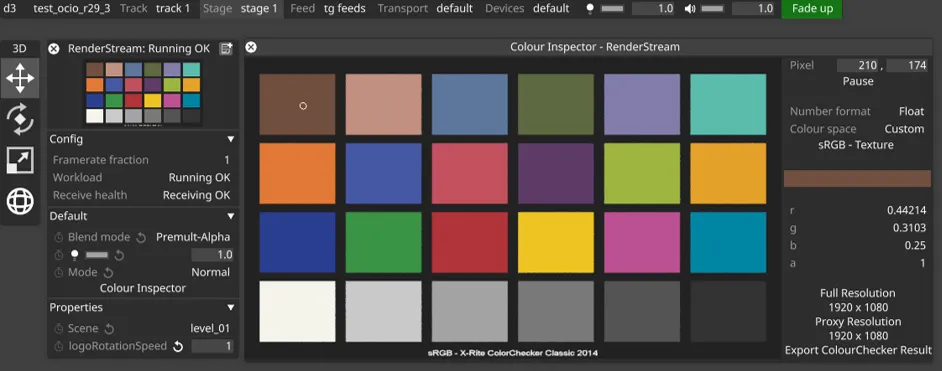

Colour Inspector

8. ピクセル値を Wikipedia の メーカーの sRGB カラー値 と比較します。
   • https://en.wikipedia.org/wiki/ColorChecker

自然色

カラー形式	濃い肌	明るい肌	青空	葉	青い花	青緑
Hex	#735244	#c29682	#627a9d	#576c43	#8580b1	#67bdaa
RGB 浮動小数点 0-1	0.450980 0.321569 0.266667	0.760784 0.588235 0.509804	0.384314 0.478431 0.615686	0.341176 0.423529 0.262745	0.521569 0.501961 0.694118	0.403922 0.741176 0.666667

その他の色

カラー形式	オレンジ	紫がかった青	中間の赤	紫	黄緑	橙黄色
Hex	#d67e2c	#505ba6	#c15a63	#5e3c6c	#9dbc40	#e0a32e
RGB 浮動小数点 0-1	0.839216 0.494118 0.172549	0.313725 0.356863 0.650980	0.756863 0.352941 0.388235	0.368627 0.235294 0.423529	0.615686 0.737255 0.250980	0.878431 0.639216 0.180392

原色と二次色

カラー形式	青	緑	赤	黄	マゼンタ	シアン
Hex	#383d96	#469449	#af363c	#e7c71f	#bb5695	#0885a1
RGB 浮動小数点 0-1	0.219608 0.239216 0.588235	0.274510 0.580392 0.286275	0.686275 0.211765 0.235294	0.905882 0.780392 0.121569	0.733333 0.337255 0.584314	0.031373 0.521569 0.631373

グレースケール色

カラー形式	白	ニュートラル 8	ニュートラル 6.5	ニュートラル 5	ニュートラル 3.5	黒
Hex	#f3f3f3	#c8c8c8	#a0a0a0	#7a7a7a	#555555	#343434
RGB 浮動小数点 0-1	0.952941 0.952941 0.952941	0.784314 0.784314 0.784314	0.627451 0.627451 0.627451	0.478431 0.478431 0.478431	0.333333 0.333333 0.333333	0.203922 0.203922 0.203922
