EX 2C ビデオ入力
一意の入力の最大数
Section titled “一意の入力の最大数”HDMI 2.0 ビデオ入力は、OS バージョン 25Q3 以降と組み合わせて、Designer ソフトウェアバージョン r32.2.4 以降でサポートされます。この構成では、システムは以下の物理接続を介して、同時に最大 2x 4K DCI 入力、または 1x 4K DCI + 4x Full-HD 入力をサポートします。
- 1x HDMI 2.0 キャプチャ (HDMI コネクター)
- ポート A および C 経由の 2x 12G 入力（HD-BNC コネクター）、または 4x 3G SDI 入力（HD-BNC コネクター）
以下の表に、可能な最大入力構成をすべて示します。
| サポートされる構成 | 3G-SDI | 12G-SDI | HDMI 2.0 |
|---|---|---|---|
| 12G + HDMI | 0 | 1 | 1 |
| Full-HD + HDMI | 4 | 0 | 1 |
| 2x 12G-SDI（ポート A & C） | 0 | 2 | 0 |
サポートされるフォーマット
Section titled “サポートされるフォーマット”ここに記載されているすべてのビデオ規格は、以下まで確認済みです。
- ビット深度 - 10-bit（すべてのモード）。
- クロマサブサンプリング - YCbCr 4:2:2（すべてのモード）。
- 該当する場合、各 SDI 入力は 3G Level A および Level B をサポートします。
- すべての quadlink フォーマットは square division または two-sample interleave (2SI) 方式のいずれかをサポートします。
4K DCI (4096 x 2160)
Section titled “4K DCI (4096 x 2160)”4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p, 4K DCI 47.952p, 4K DCI 48p, 4K DCI 50p, 4K DCI 59.94p, 4K DCI 60p
Quadlink 4K DCI (4096 x 2160、4x 2048 x 1080 入力使用)
Section titled “Quadlink 4K DCI (4096 x 2160、4x 2048 x 1080 入力使用)”4K DCI 47.952p, 4K DCI 48p, 4K DCI 50p, 4K DCI 59.94p, 4K DCI 60p
UHD (3840 x 2160)
Section titled “UHD (3840 x 2160)”2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
Quadlink UHD (3840 x 2160、4x 1920 x 1080 入力使用)
Section titled “Quadlink UHD (3840 x 2160、4x 1920 x 1080 入力使用)”2160p50, 2160p59.94, 2160p60
2K DCI (2048 x 1080)
Section titled “2K DCI (2048 x 1080)”2K DCI 23.98p, 2K DCI 24p, 2K DCI 24psf, 2K DCI 25p, 2K DCI 25psf, 2K DCI 29.97p, 2K DCI 29.97psf, 2K DCI 30p, 2K DCI 30psf, 2K DCI 47.952p, 2K DCI 48p, 2K DCI 50p, 2K DCI 59.94p, 2K DCI 60p
Full HD (1920 x 1080)
Section titled “Full HD (1920 x 1080)”1080p23.98, 1080psf23.98, 1080p24, 1080psf24, 1080p25, 1080psf25, 1080p29.97, 1080psf29.97, 1080p30, 1080psf30, 1080p50, 1080i50, 1080p59.94, 1080i59.94, 1080p60, 1080i60
HD (1280 x 720)
Section titled “HD (1280 x 720)”720p23.98, 720p24, 720p25, 720p29.97, 720p30, 720p50, 720p59.94, 720p60
HDMI 2.0
Section titled “HDMI 2.0”ここに記載されているすべてのビデオ規格は、以下まで確認済みです。
- ビット深度 - 8/10/12/16-bit、ただし 10-bit を超えるものは 10-bit として扱われます
- カラーフォーマット - YCbCr 4:2:2、YCbCr 4:4:4、RGB Limited、RGB Full（すべてのモード）。
- HDMI 2.0 には約 18Gbps の帯域幅制限があることに注意してください。これは、高解像度およびリフレッシュレート（例: 4k@60）では、信号を受け入れさせるためにカラーフォーマットを YCbCr 4:2:2 に落とす必要がある場合があることを意味します。
4K DCI (4096 x 2160)
Section titled “4K DCI (4096 x 2160)”4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p, 4K DCI 50p, 4K DCI 59.94p, 4K DCI 60p
UHD (3840 x 2160)
Section titled “UHD (3840 x 2160)”2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
2K DCI (2048 x 1080)
Section titled “2K DCI (2048 x 1080)”2K DCI 23.98p, 2K DCI 24p, 2K DCI 24psf, 2K DCI 25p, 2K DCI 25psf, 2K DCI 29.97p, 2K DCI 29.97psf, 2K DCI 30p, 2K DCI 30psf, 2K DCI 47.952p, 2K DCI 48p, 2K DCI 50p, 2K DCI 59.94p, 2K DCI 60p
Full HD (1920 x 1080)
Section titled “Full HD (1920 x 1080)”1080p23.98, 1080psf23.98, 1080p24, 1080psf24, 1080p25, 1080psf25, 1080p29.97, 1080psf29.97, 1080p30, 1080psf30, 1080p50, 1080p59.94, 1080p60, 1080i60
HD (1280 x 720)
Section titled “HD (1280 x 720)”720p25, 720p29.97, 720p30, 720p50, 720p59.94, 720p60

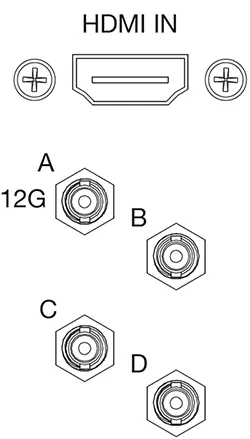

バックプレートのレイアウト
Section titled “バックプレートのレイアウト”
