Active Silicon カードのフラッシュ

現在のドライバーセットに合わせて、すべての Phoenix ボードのフラッシュメモリを更新情報でプログラムする必要がある場合があります。

Active Silicon カードをフラッシュするには

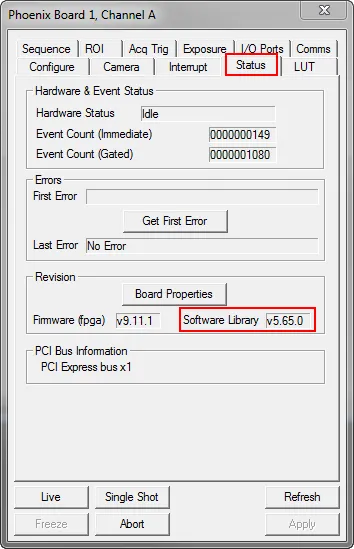

1. まず、現在のファームウェアバージョンを確認します。Phoenix Capture アプリケーションを開き、Phoenix > Control Center をクリックして status タブに移動します。Software Library ボックスの横にファームウェアバージョンが表示されます。
2. Active Silicon カードをフラッシュする前に、カードのコントロールウィンドウを使用して、ボード（この例では Phoenix ボード）の現在のファームウェアバージョンを確認します。
3. ホストコンピューターをシャットダウンし、すべての Phoenix ボードをマシンから取り外します。

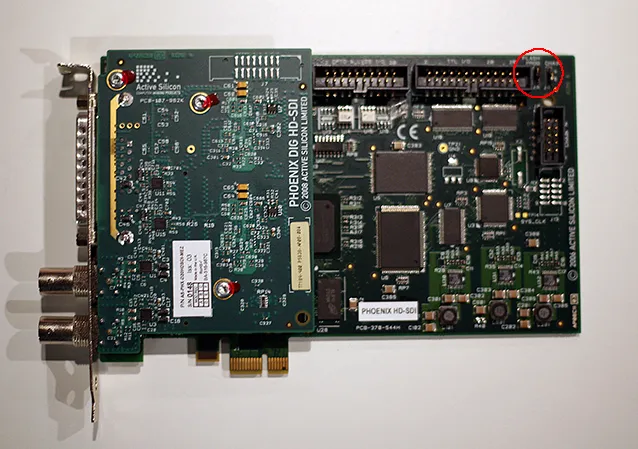

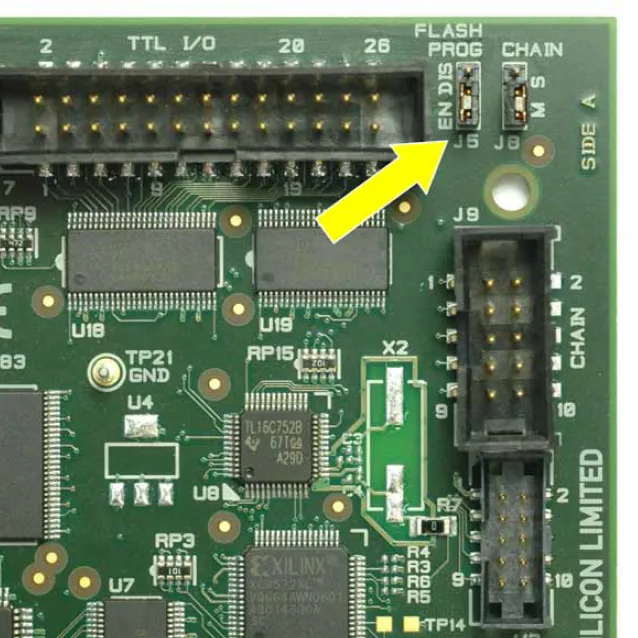

4. 各ボードの FLASH PROG とマークされたジャンパーが有効 ( EN ) の位置にあることを確認します。 下の画像を見て、Active Silicon カード上のこのジャンパーの位置を確認してください。すべて有効の位置のジャンパーを示しています。 カードをフラッシュするために、ボード上のジャンパー（右上、この例では Phoenix ボード）を有効 (EN) に設定します。 Active Silicon カードの FLASH PROG とマークされたジャンパーを有効 (EN) に設定する必要があります。
5. Phoenix ボードをホストコンピューターに戻し、再起動します。
6. オペレーティングシステムが読み込まれたら、PfwProg (Phoenix Firmware Updater) アプリケーションを実行し、Program ボタンを押します。
7. アプリケーションが完了したら、コンピューターをシャットダウンします。
8. FLASH PROG ジャンパーを DIS の位置に戻すことができます。
9. コンピューターを再起動し、Phoenix ボードの使用を続けます。
