出力設定の構成
出力設定は、各物理出力ヘッドの駆動方法（解像度、タイミング、同期ステータス、フィードプロパティ）を制御します。
output head（出力ヘッド）とは、サーバーがフィードを送る単一の物理ビデオ出力で、VFC カードのポートや標準のグラフィック出力などを指します。ヘッドは、非 VFC マシンでは Output 1、2 などと名付けられ、Quad VFC カードでは各ヘッドが A、B、C、D となります。各ヘッドは個別に構成します。
出力の構成は 2 段階のワークフローです。まずヘッドの設定を編集し、次にその設定をハードウェアに適用して有効にします。
-
各ヘッドを構成する: 解像度、タイミングモード、レイテンシ、マトリックスルーティングを設定し、色分けされたステータスを監視します。
-
フィード設定を適用する: 解像度・タイミング・ビット深度の変更を物理出力に反映して有効にします。
Head Configuration（ヘッド構成）

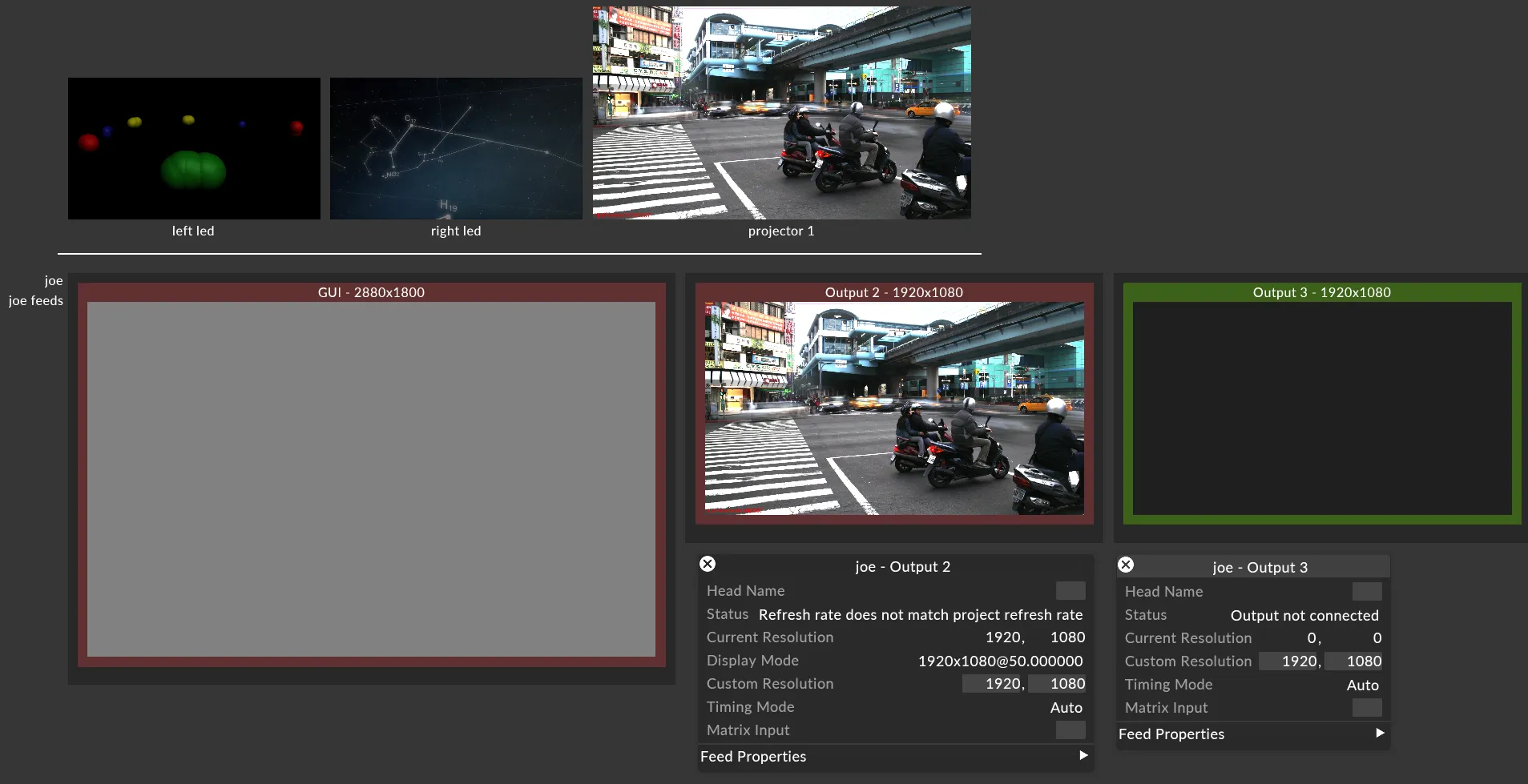

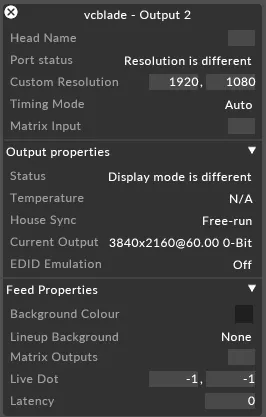

Section titled “Head Configuration（ヘッド構成）”各出力ヘッドには、ステータスの監視と、解像度・タイミングモード・レイテンシ・フィードプロパティの編集を行う設定メニューがあります。Feed view には各ヘッドの色分けされたステータスも表示されます。この Output Head Colour（出力ヘッドの色）システムについては Head Configuration（ヘッド構成）ページで説明しています。
Apply Feed Settings（フィード設定の適用）

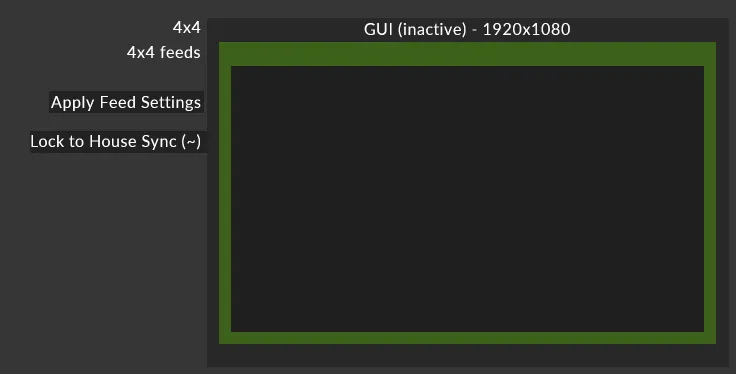

Section titled “Apply Feed Settings（フィード設定の適用）”解像度・タイミングモード・ビット深度の変更は、有効にする前に物理出力に適用する必要があります。その他のほとんどの変更はライブで反映されます。詳しい規則とオレンジ色の「未適用」ステータスについては Apply Feed Settings（フィード設定の適用）ページを参照してください。
