DisplayPort よくある質問
DisplayPort（DP）アダプターは、DVI インターフェースに対応する機器で使用するために、DP を DVI に変換するのに使用します。
アダプターの種類
Section titled “アダプターの種類”DP アダプターには主に 3 つの種類があります。
- パッシブ シングルリンク
- アクティブ シングルリンク
- アクティブ デュアルリンク
ほとんどの用途ではアクティブアダプターの使用を推奨します。
アクティブアダプターは下の画像に示すとおりで、最大 1920x1200 の出力解像度に対応します。
アクティブ DisplayPort アダプターを使用すると、DisplayPort 出力ごとに最大 1920 x 1200 ピクセルの解像度を出力できます。
DisplayPort アダプターの見分け方
Section titled “DisplayPort アダプターの見分け方”DisplayPort アダプターは以下の特徴で見分けられます。

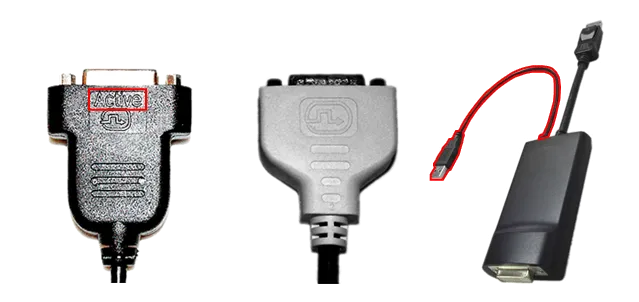

アクティブアダプターには必ず「Active」の文字が記載されています（左）。パッシブアダプターには「Active」の文字がありません（中央）。DisplayPort - デュアルリンク DVI アダプターには必ず USB コネクタが付いています（右）。
詳しくは こちら をご覧ください。
1920x1200 を超える出力
Section titled “1920x1200 を超える出力”デュアルリンク DVI 信号（最大 2560 x 1600）を出力するには、追加の電力が必要です。最大 2560 x 1600 ピクセルを出力したい場合は、アクティブ デュアルリンク アダプター（別売）を使用する必要があります。アクティブ デュアルリンク アダプターは追加の電力を必要とするため、必ず外部 USB ケーブルが付いています。
したがって、以下のルールが適用されます。
- DVI シングルリンクの出力が 2 つ以下の場合は、パッシブアダプターを使用できます。
- DVI シングルリンクの出力が 3 つ以上の場合は、アクティブアダプターを使用する必要があります。
- DVI デュアルリンクの出力では、本数にかかわらず、アクティブ DisplayPort - デュアルリンク アダプターを使用する必要があります。
推奨アダプター
Section titled “推奨アダプター”以下のアダプターは d3 システムで使用・テスト済みです。
アクティブ DisplayPort - シングルリンク
Section titled “アクティブ DisplayPort - シングルリンク”アクティブ DisplayPort - デュアルリンク
Section titled “アクティブ DisplayPort - デュアルリンク”DisplayPort ケーブル
Section titled “DisplayPort ケーブル”- 対応する DisplayPort ケーブルの最大長は 2m（6ft）です。
- DP ケーブルは三重シールドである必要があります。
- 非対応ケーブルの症状:
- 画面のちらつきや黒画面: ケーブルが長すぎる、または差動ペアの抵抗が大きすぎて、必要な帯域幅を伝送できない。
- 信号のノイズ: シールドが環境に対して不十分。
- 高品質なケーブルは Molex、Accell、BizLink から購入できます。
