カラーインスペクター

Colour Inspector は Designer のさまざまな場所で開き、画像内のピクセルの具体的なカラー値を点検できます。コンテンツやカラーワークフローの検証に有用です。

ノート

Colour Inspector は ACES および OCIO のカラーマネジメントモードでのみ利用可能です。

ワークフロー

To open the Colour Inspector

Colour Inspector は Designer の以下の場所から開けます:

• Layer Editors: Default セパレータの Colour Inspector ボタンをクリック。
• Displays/Cameras/Projectors: Output セパレータの Colour Inspector ボタンをクリック。
• Feed Rects: feed rect を右クリックして Colour Inspector ボタンをクリック。

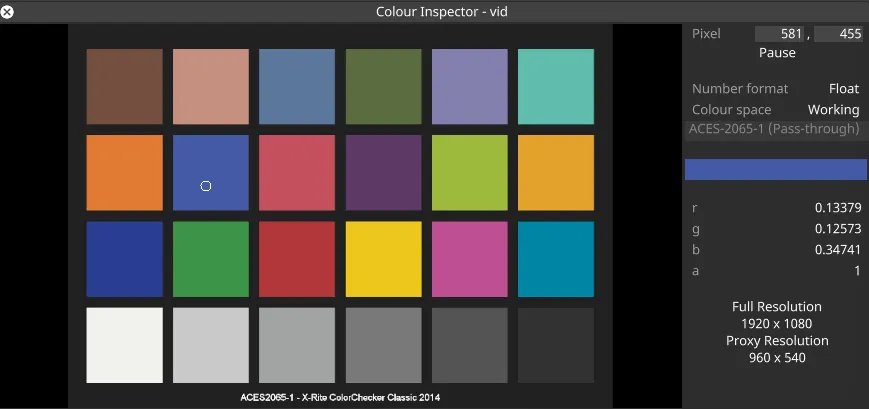

Colour Inspector を使用する

Colour Inspector を開いたら、以下の設定を変更してピクセルのカラー値を点検できます:

• Pixel: 点検対象のピクセルの座標。画像プレビューをクリックするか、フィールドを編集して正確な座標値を入力できます。選択されたピクセルは画像プレビューに丸で示されます。
• Pause: このボタンを押して現在のビデオフレームを一時停止し、ピクセル値を点検できるようにします。
• Number format: カラーの数値が表示される形式を制御します。floating-point および 8/10/12 bit オプションから選択できます。
• Colour space: ピクセル値を測定するカラースペース。以下のオプションから選択できます:
  • Working: 現在の working space。
  • Input/Output: 利用可能な場合、関連する入力スペース (ビデオレイヤーのビデオクリップの input transform など) または出力スペース (ディスプレイの output transform など)。
  • CIE spaces: CIE 標準で定義されたさまざまなスペースのカラー座標。
  • Custom: 利用可能なすべてのスペースからカスタムカラースペースを選択。

ノート

ピクセル値は working space から選択されたスペースに変換されます。つまり、Input スペースが選択された場合、input transform の逆が適用されます。saturations などの一部の操作は反転できないため、元の入力と完全に同じ値にならない場合があります。

Colour Checker

Colour Checker Chart (Macbeth ColorChecker とも呼ばれます) は、カラーキャリブレーションに使用されるツールです。フレーム内に 24 個のカラースクエアが配置されています (参考: ColorChecker Wiki)。

Colour Checker は、カラーチェッカーを使ってカラーパイプラインを検証できる機能です。カラーチェッカー内の複数のサンプリングポイントの色を点検できます。Colour Space フィールドで定義されたカラースペースに基づいて値を抽出し、Colour Inspector と同様に動作します。選択に応じて、RGB 値、エラー、またはその両方を表示します。

ワークフロー

Colour Checker を使うには、以下の手順に従ってください:

1. 目的のレイヤーに Colour Checker コンテンツを割り当てます:
   • RenderStream や Video Layer など、コンテンツインジェストをサポートする任意のレイヤーに適用できます。
   • RenderStream の場合は、Unreal Engine RenderStream で Colour Checker を構成する方法について Unreal OCIO Setup を参照してください。
   • video レイヤーの場合は、Media | Video で Colour Checker 画像を割り当てます。

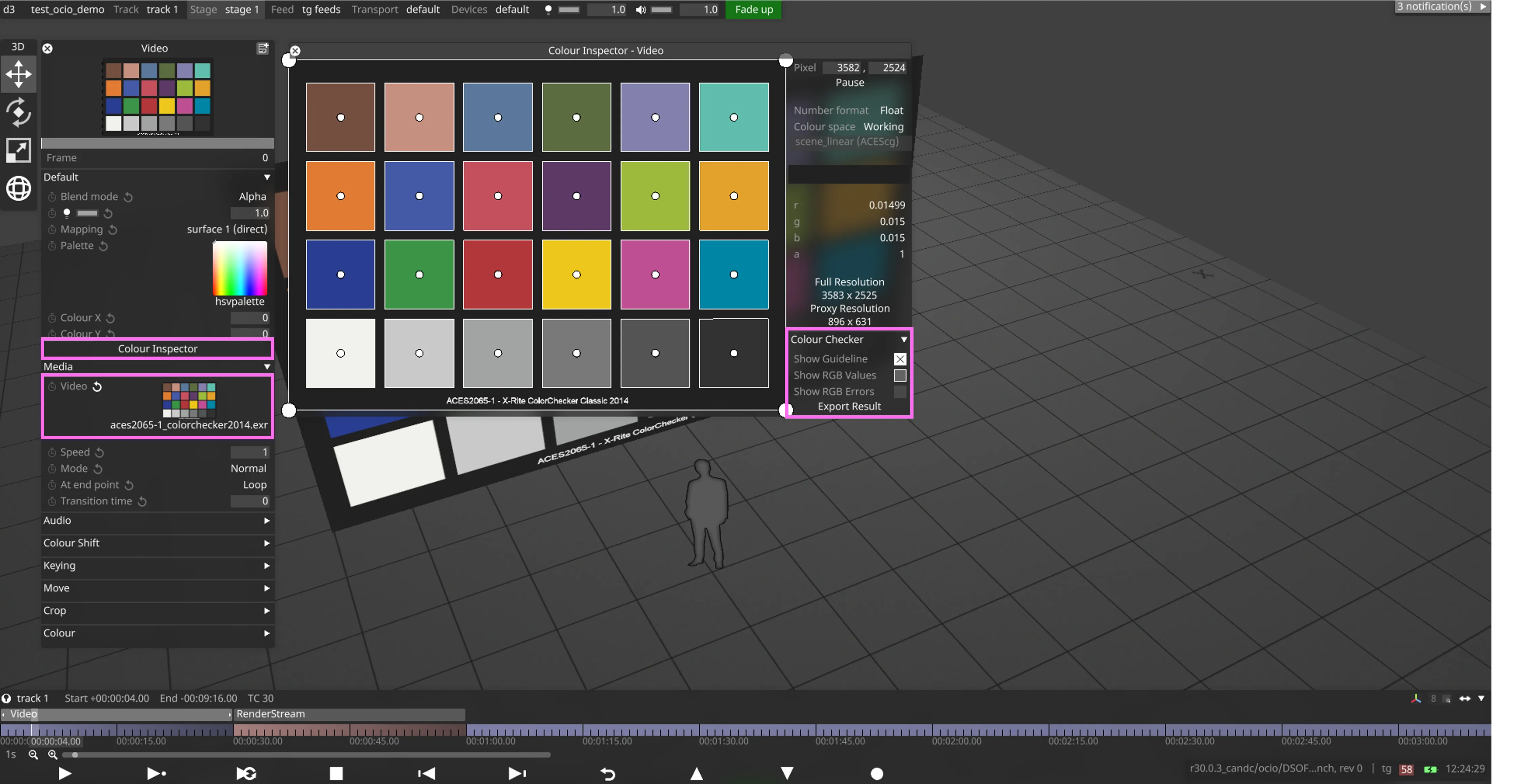

2. レンダリングの目的のステージから Colour Inspector ウィジェットを開きます (参考: Colour Inspector を開く)。
3. Colour Inspector で Colour Checker フィールドを展開します。
4. Show Guideline を有効にして、各カラーボックスの変換された色をサンプリングおよび計算します。
5. Show RGB Values を有効にして、各カラーボックスに変換された RGB 値を表示します。
6. Show RGB Errors を有効にして、期待される色と受信する色との間のエラーを表示します。

Colour Checker

Show Guideline

Show Guideline が有効になっていると、Colour Inspector は Colour Checker の各カラーボックスからピクセルをサンプリングし、変換されたカラー値を計算します。Show Guideline が無効の場合、その他のすべてのフィールドはグレーアウトされます。

• 4 つの白い制御点がガイドラインのコーナーに表示されます。これらの点をドラッグして、カラーチェッカーとサンプリング領域を調整します。

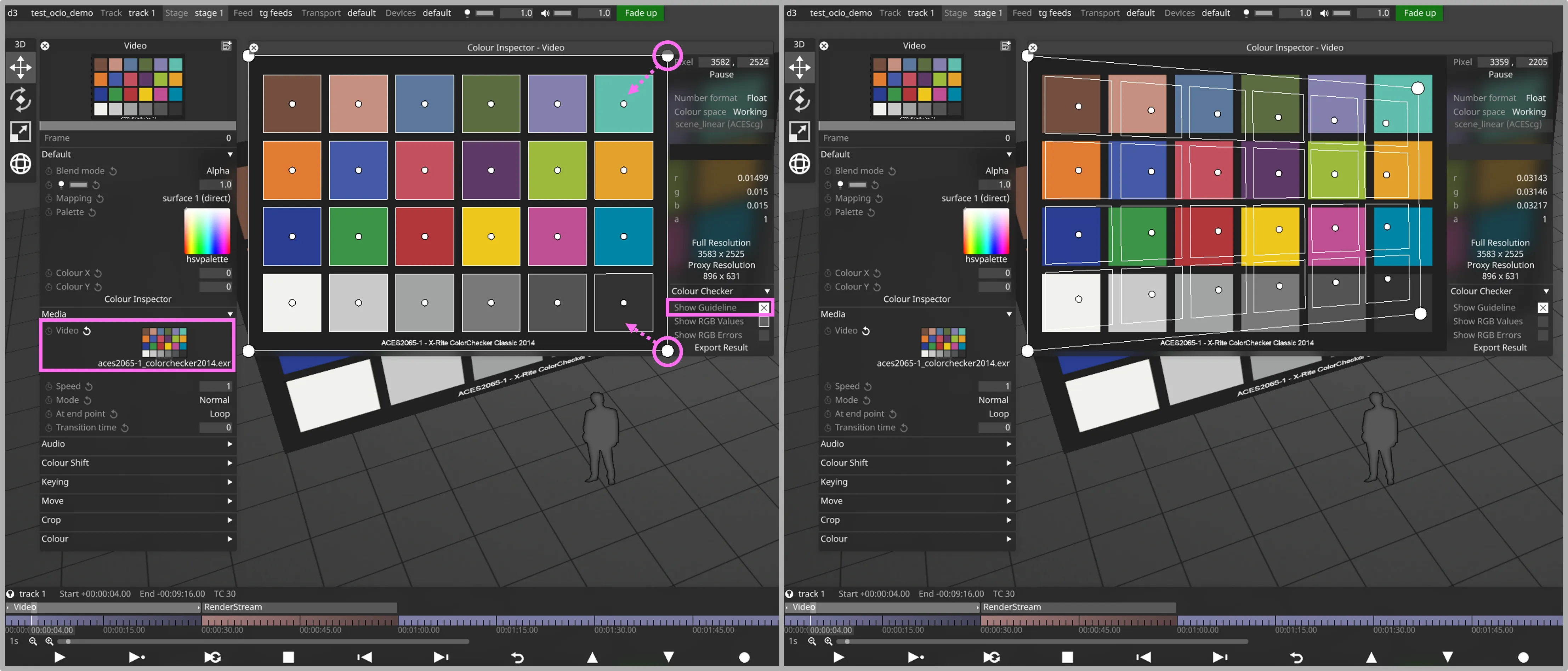

表示されたガイドライン (左)、調整されたガイドライン (右)

ノート

パフォーマンスへの影響: この機能を有効化するとフレームレートに影響する可能性があります。将来のリリースで最適化を予定しています。

Show RGB Values

Show RGB Values を有効にすると、各カラーボックスの左上に変換された RGB 値が表示されます。これらの値は Colour Space フィールドで定義されたカラースペースに基づきます。

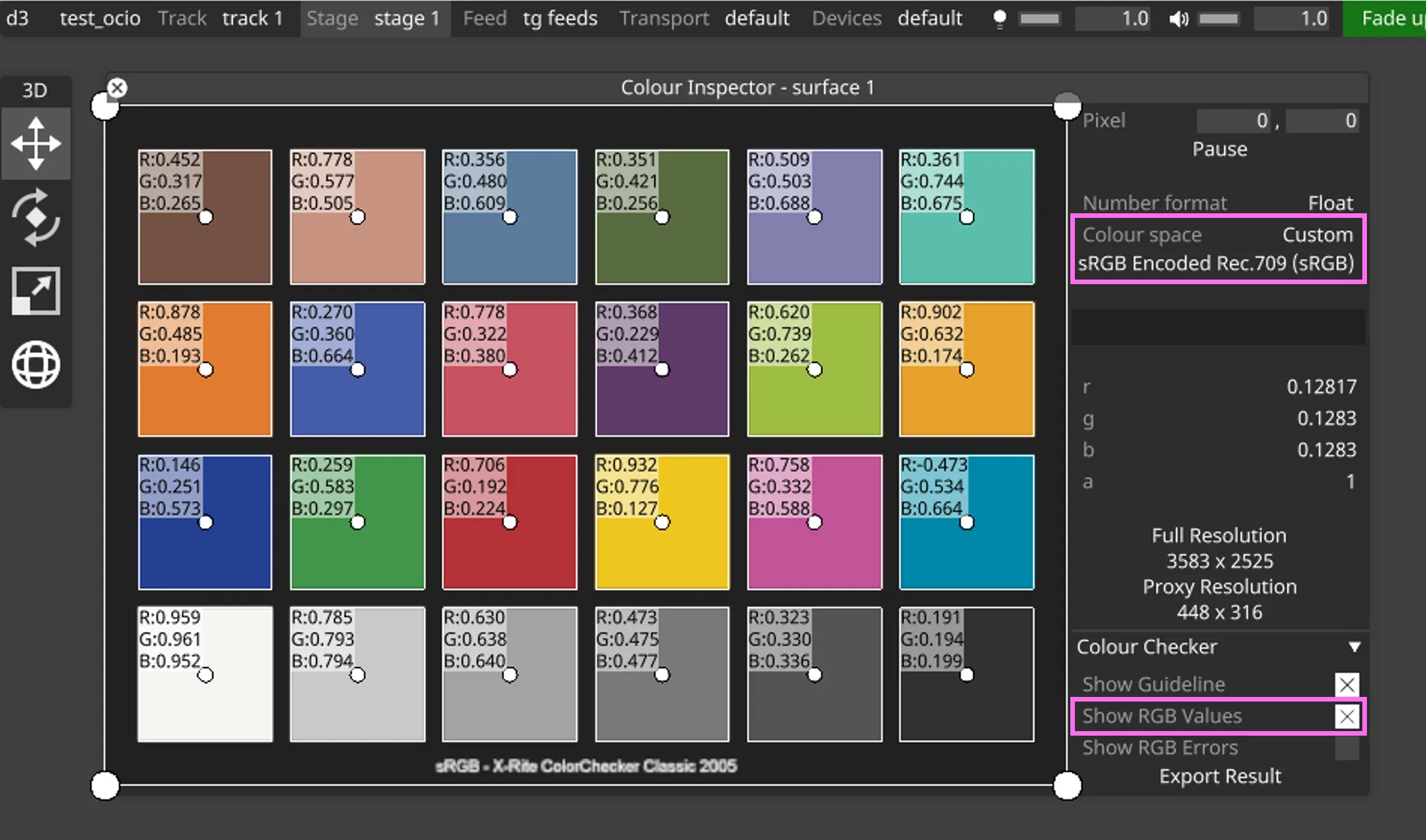

各色の RGB 値

Show RGB Errors

警告

エラー値を意味のあるものにするには、Colour Space を sRGB Encoded Rec.709 (sRGB) (または OCIO バージョン 2.4 未満の場合は sRGB - Texture) に設定してください。

Show RGB Errors を有効にすると、期待される色と受信する色との間のエラーが表示されます。この機能で不一致を特定できます。エラーは次の式で計算されます:

error = abs(colourExpected - colourContent)

• Expected Colour: sRGB カラースペースで定義された参照値。ColorChecker Wiki から取得されます (参考: Designer Colour Inspector)。
• Content Colour: コンテンツからサンプリングされた値。

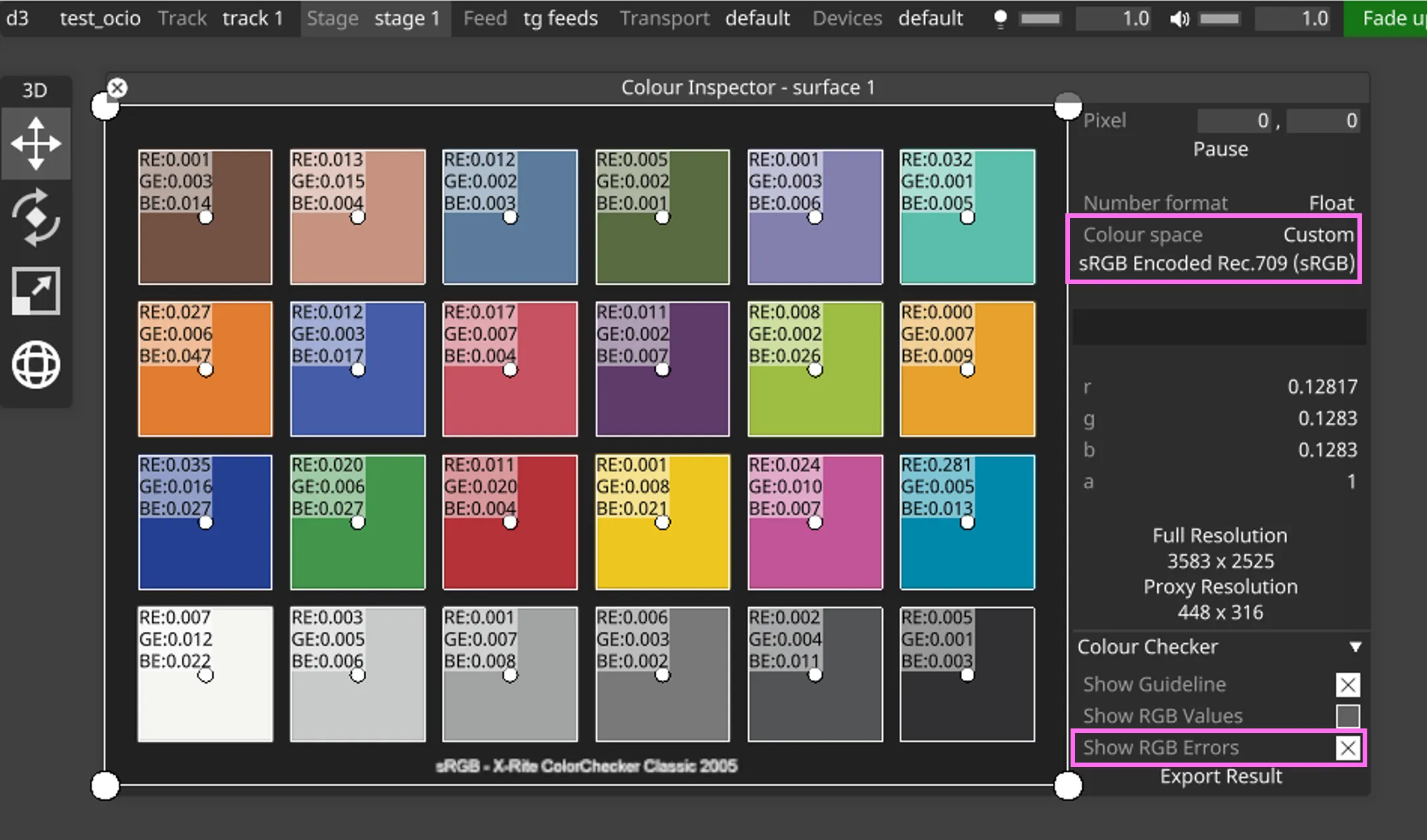

各色の RGB エラー値

ノート

期待されるカラー値は X-Rite Colour Checker 仕様から引用されています。

参考: X-Rite specification。
