カード構成
Disguise Solo は、さまざまなオプションの工場出荷時構成で提供されます。マシンの構成は、アップグレードのために Disguise に返送することによってのみ変更できます。以下の構成が利用可能です。
- キャプチャなし、オンボードオーディオまたは Pro Audio の選択
- 10Gb イーサネット、オンボードオーディオまたは Pro Audio の選択
- HDMI キャプチャ、オンボードオーディオまたは Pro Audio の選択
- SDI キャプチャ、オンボードまたは Pro Audio の選択

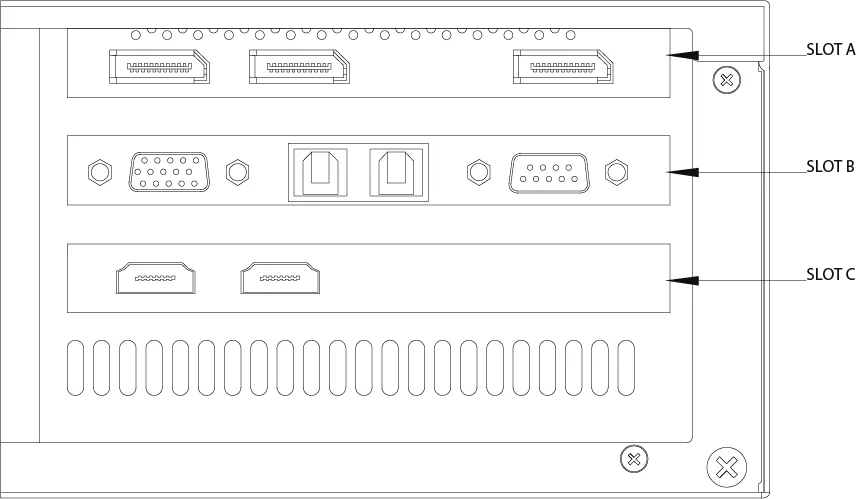

背面図のカード構成
スロット A
Section titled “スロット A”スロット A はビデオ出力で、構成変更はできません。Solo には 1 つのコントロール / GUI 出力と 2 つの専用 DisplayPort ステージ出力があります。
ビデオ出力カード
Section titled “ビデオ出力カード”Solo には 3 つの DP 1.2 出力があります（専用 GUI x1、出力 x2）。
GUI 出力は、前述のハイライトされたポートにあります。このポートはステージへの出力には使用 できません。
DisplayPort 出力でサポートされる解像度は最大 4096x2160 @60hz です。
スロット B

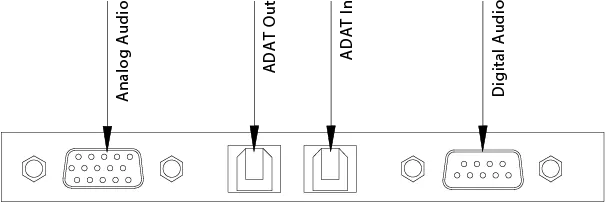

Section titled “スロット B”スロット B はデフォルトで空のため、オンボードオーディオが使用されますが、注文時に Pro Audio I/O に構成できます。
スロット C
Section titled “スロット C”スロット C には 4 つのオプションがあります - 空、HDMI キャプチャ、SDI キャプチャ、または 10G イーサネット。キャプチャ／イーサネットのオプションは工場で取り付けられます。
HDMI キャプチャカード
Section titled “HDMI キャプチャカード”
SDI キャプチャカード
Section titled “SDI キャプチャカード”
最大解像度 HD - SDI x3 または 3G - SDI x2
10G イーサネットカード
Section titled “10G イーサネットカード”
